Проектировщикам

На основе предоставленных планов теплотрассы ТОО «Изоплюс Центральная Азия» оказывает услуги по проверочному расчету в ПС «СТАРТ», подбор П-образных компенсаторов, а также осуществляет подбор оборудования системы оперативного дистанционного контроля сети (СОДК).

Для выполнения данных работ специалистами ТОО «Изоплюс Центральная Азия» необходимо предоставить:

  • Задание на проектирование тепловой сети;
  • Технические условия на подключение тепловой сети;
  • План и профили трассировки тепловой сети в формате dwg (AutoCAD).

А также письмо-запрос на официальном бланке проектной организации, где должны быть указаны:

  • Наименование проекта;
  • Место расположения объекта (тепловой сети);
  • Перечень запрашиваемых Услуг от ТОО «Изоплюс Центральная Азия» (например, произвести расчет тепловой сети на прочность и жесткость с расчетом мест расположения компенсаторов, неподвижных опор, компенсации в ПС «СТАРТ»; разработать план системы оперативного дистанционного контроля СОДК);
  • Сроки выполнения Услуг;
  • Перечень исходных данных.

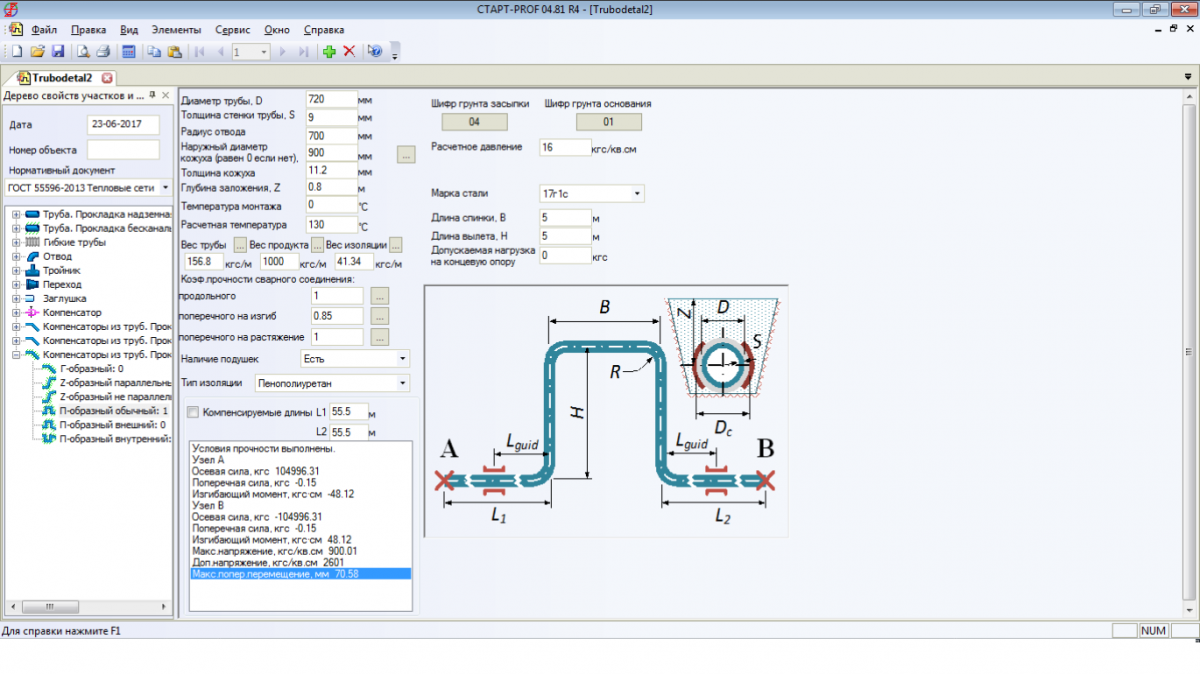

Что такое «СТАРТ»?

На сегодня «СТАРТ» – одна из самых распространенных программных систем расчета прочности и жесткости трубопроводов различного назначения в России и странах СНГ. Программная система достигла уровня своеобразного промышленного стандарта и по своим потребительским свойствам не уступает зарубежным аналогам. Пользователями программы являются проектные организации химического, газового, энергетического профиля и ряда других отраслей. Широкое применение программа получила при проектировании, строительстве и реконструкции тепловых сетей.

Программная система (ПС) «СТАРТ» имеет долгую историю, насчитывающую более 40 лет. Первая редакция программы – тогда она называлась СТ-01 – была сдана в промышленную эксплуатацию еще в 1969 году. Восемь лет система успешно эксплуатировалась на ЭВМ серии «Минск», затем на ЭВМ серии ЕС, а с 1992 года на персональных компьютерах – сначала под DOS, а затем под Windows. Смена поколений ЭВМ и операционных систем, как правило, сопровождалась капитальной переработкой, при этом возможности ПС постоянно расширялись, а интерфейс пользователя и расчетный алгоритм шлифовались и совершенствовались.

Благодаря огромному числу пользователей и постоянной обратной связи со специалистами различных отраслей промышленности программная система «СТАРТ» детально верифицируется, в том числе и путем перекрестного тестирования с аналогичными отечественными и зарубежными программами, и постоянно развивается.

«СТАРТ» введен в промышленную эксплуатацию в 1969 году.

Выполнение расчетов по программам «СТАРТ» обеспечивает надежность и безопасность при эксплуатации трубопроводных систем различного назначения, облегчает согласование проекта с контролирующими органами (Экспертиза), сокращает затраты и время пусконаладочных работ.

«СТАРТ» разработан ООО «НТП Трубопровод» - экспертной организацией Ростехнадзора. Имеется сертификат соответствия Федерального агентства по техническому регулированию и метрологии.

«СТАРТ» имеет интерфейс, документацию и справочную систему на русском, английском и китайском языках, используется более чем в 1 500 компаниях России, Украины, Казахстана, Белоруссии, Узбекистана, Китая, Японии, Великобритании, Чехии, Латвии, Болгарии, Германии и Финляндии. Общее количество лицензий превышает 8 000.

Программы семейства «СТАРТ» предназначены для расчета прочности и жесткости трубопроводов различного назначения, имеющих произвольную конфигурацию в пространстве, при статическом и циклическом нагружении, на сейсмические воздействия, а также толщин стенок труб и соединительных деталей на давление:

  • Тепловых сетей согласно ГОСТ Р 55596-2013 (взамен РД 10-400-01 и СТО 10.001-2009), РД 10-400-01 (документ устарел);
  • Назначенного ресурса технологических трубопроводов согласно ГОСТ 32388-2013 и тепловых сетей согласно ГОСТ Р 55596-2013;
  • Отбраковочных толщин труб и соединительных деталей (отводов, переходов, тройников, заглушек) технологических трубопроводов согласно требованиям ГОСТ 32388-2013.

Какие трубопроводы рассчитывает «СТАРТ»

Средствами «СТАРТ» рассчитываются как самокомпенсирующиеся трубопроводы, в которых компенсация температурных расширений обеспечивается гибкостью самой трубопроводной трассы, так и трубопроводы со специальными компенсирующими устройствами, выполненными в виде сильфонных, линзовых, сальниковых и других видов компенсаторов. Рассчитываются трубопроводы практически любой сложности:

  • Надземные, в канале, защемленные в грунте;
  • Плоские, произвольные пространственные, разветвленные, с замкнутыми контурами;
  • С различными конструкциями концевых и промежуточных опор;
  • Подверженные разнообразным внешним воздействиям (температурное расширение, сосредоточенные и распределенные нагрузки, смещение опор, предварительная растяжка, распор от внутреннего давления и т.д.);
  • Работающие при средних и высоких температурах (учитывается эффект ползучести и релаксации напряжений согласно нормам);
  • Из различных материалов: стальные, из цветных металлов, из стеклопластика;
  • С внутренним избыточным давлением как до, так и свыше 10 МПа, а также с наружным избыточным давлением (вакуум) – для таких участков проводится проверка местной устойчивости стенок.
