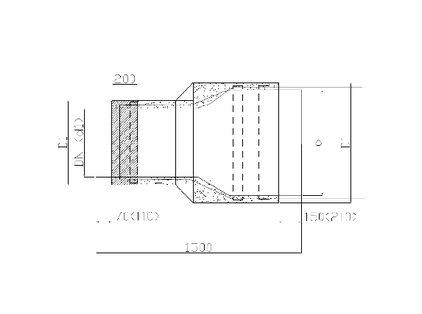

Переход с металлической заглушкой изоляции

Переход с МЗИ – соединительный элемент трубопроводов разных диаметров. Металлическая заглушка изоляции служит защитой от проникновения влаги и возможного механического повреждения на рабочем участке при временной приостановке работ. Также устанавливается на границах перехода изолированной трубы на стальную.

d, мм	ПЭ оболочка			ПЭ оболочка
d, мм	Тип 1, D, мм	Тип 2, D, мм	d1, мм	Тип 1, D1, мм	Тип 2, D1, мм	m, кг
45	125	-	32	125	-	10
57	125	140	32	125	-	11
57	125	140	38	125	-	11
57	125	140	45	125	-	12
76	140	160	38	125	-	13
76	140	160	45	125	-	13
76	140	160	57	125	140	14
89	160	180	45	125	-	15
89	160	180	57	125	140	15
89	160	180	76	140	160	18
108	180	200	57	140	140	18
108	180	200	76	140	160	20
108	180	200	89	160	180	24
133	225	250	57	140	140	24
133	225	250	76	140	160	26
133	225	250	89	160	180	28
133	225	250	108	180	200	28
159	250	280	57	140	160	30
159	250	280	76	140	160	32
159	250	280	89	160	180	33
159	250	280	108	180	200	35
159	250	280	133	225	250	40
219	315	355	57	140	140	46
219	315	355	76	140	160	48
219	315	355	89	160	180	49
219	315	355	108	180	200	51
219	315	355	133	225	250	56
219	315	355	159	250	280	59
273	400	450	108	180	200	64
273	400	450	133	225	250	67
273	400	450	159	250	280	72
273	400	450	219	315	355	83
325	450	500	108	180	200	76
325	450	500	133	225	250	78
325	450	500	159	250	280	81
325	450	500	219	315	355	88
325	450	500	273	400	450	92
426	560	630	159	250	280	126
426	560	630	219	315	355	140
426	560	630	273	400	450	145
426	560	630	325	560	630	151
530	710	-	159	250	280	165
530	710	-	219	315	355	172
530	710	-	273	400	450	174
530	710	-	325	450	500	179
530	710	-	426	560	630	193
630	800	-	325	450	500	206
630	800	-	426	560	630	214
630	800	-	530	710	-	230
720	900	-	426	560	630	251
720	900	-	530	710	-	256
720	900	-	630	800	-	268
820	1000	1100	426	560	-	335
820	1000	1100	530	710	-	334
820	1000	1100	630	800	-	340
820	1000	1100	720	900	-	352
920	1100	1200	530	710	-	379
920	1100	1200	630	800	-	381
920	1100	1200	720	900	-	387
920	1100	1200	820	1000	-	407
1020	1200	-	530	710	-	411
1020	1200	-	630	800	-	411
1020	1200	-	720	900	-	426
1020	1200	-	820	1000	1100	437
1020	1200	-	920	1100	1200	432

Пример условного обозначения в заказной спецификации:

Переход со стальной трубы диаметром 630 мм, толщиной стенки 8 мм, на стальную трубу диаметром 426 мм, толщиной стенки 7 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке, с металлической заглушкой изоляции длиной 200 мм:

Переход Ст630х8-426х7-1-ППУ-ПЭ-200 с МЗИ

Переход со стальной трубы диаметром 630 мм, толщиной стенки 8 мм на стальную трубу диаметром 426 мм толщиной стенки 7 мм, с изоляцией из пенополиуретана в оцинкованной оболочке, с металлической заглушкой изоляции длиной 200 мм:

Переход Ст630х8-426х7-ППУ-ОЦ-200 с МЗИ

Примечание:

Расстояние от торца трубы до металлической заглушки изоляции 70 мм – для диаметров по 219 мм включительно, 110 мм – для труб остальных диаметров.
