Тройниковое ответвление с металлической заглушкой изоляции

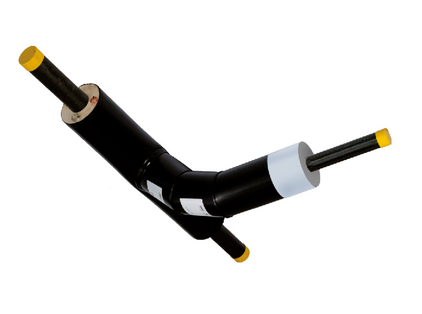

Тройниковое ответвление – это составной узел трубопроводной системы с тремя присоединительными концами, который предназначен для крепления боковых трубных ответвлений к основной магистрали и распределения потоков по трубопроводам. При этом рабочая среда изменяет свое направление под углом 90°.

Размеры магистральной трубы				Размеры ответвления				Высота от оси основной трубы до оси ответвления		Масса изделия
d, мм	ПЭ оболочка		Длина L, мм	d1, мм	ПЭ оболочка		Длина l, мм	Тип 2	Тип 2	m, кг
	Тип 1	Тип 2			Тип 1	Тип 2		Тип 2	Тип 2
	D, мм	D, мм			D1, мм	D1, мм		H, мм	H, мм
32	125	-	1200	32	125	-	930	225	-	10
38	125	-	1200	32	125	-	930	225	-	10
38	125	-	1200	38	125	-	930	225	-	10
45	125	-	1200	32	125	-	930	225	-	11
45	125	-	1200	38	125	-	930	225	-	12
45	125	-	1200	45	125	-	930	225	-	12
57	125	140	1200	32	125	-	930	225	-	12
57	125	140	1200	38	125	-	930	225	-	12
57	125	140	1200	45	125	-	930	225	-	13
57	125	140	1200	57	125	140	930	225	233	14
76	140	160	1300	32	125	-	960	233	-	15
76	140	160	1300	38	125	-	960	233	-	15
76	140	160	1300	45	125	-	960	233	-	16
76	140	160	1300	57	125	140	960	233	240	20
76	140	160	1300	76	140	160	970	240	250	20
89	160	180	1300	32	125	-	990	243	-	19
89	160	180	1300	38	125	-	990	243	-	19
89	160	180	1300	45	125	-	990	243	-	20
89	160	180	1300	57	125	140	990	243	250	21
89	160	180	1300	76	140	160	1000	250	260	23
89	160	180	1300	89	160	180	1010	260	270	26
108	180	200	1300	32	125	-	1010	253	-	22
108	180	200	1300	38	125	-	1010	253	-	22
108	180	200	1300	45	125	-	1010	253	-	23
108	180	200	1300	57	125	140	1010	253	260	24
108	180	200	1300	76	140	160	1020	260	270	27

Размеры магистральной трубы				Размеры ответвления				Высота от оси основной трубы до оси ответвления		Масса изделия
d, мм	ПЭ оболочка		Длина L, мм	d1, мм	ПЭ оболочка		Длина l, мм	Тип 1	Тип 2	m, кг
	Тип 2	Тип 2			Тип1	Тип 2		Тип 1	Тип 2
	D, мм	D, мм			D1, мм	D1, мм		H, мм	H, мм
108	180	200	1300	89	160	180	1030	270	280	29
108	180	200	1300	108	180	200	1050	280	290	32
133	225	250	1300	32	125	-	1050	275	-	28
133	225	250	1300	38	125	-	1050	275	-	29
133	225	250	1300	45	125	-	1050	275	-	30
133	225	250	1300	57	125	140	1050	275	283	31
133	225	250	1300	76	140	160	1060	283	293	34
133	225	250	1300	89	160	180	1070	293	303	37
133	225	250	1300	108	180	200	1080	303	313	40
133	225	250	1300	133	225	250	1000	325	338	48
159	250	280	1400	32	125	-	1080	288	-	37
159	250	280	1400	38	125	-	1080	288	-	37
159	250	280	1400	45	125	-	1080	288	-	38
159	250	280	1400	57	125	140	1080	288	295	39
159	250	280	1400	76	140	140	1100	295	305	41
159	250	280	1400	89	160	180	1110	305	315	45
159	250	280	1400	108	180	200	1120	315	325	48
159	250	280	1400	133	225	250	1130	338	350	55
159	250	280	1400	159	250	280	1150	350	365	60
219	315	355	1400	32	125	-	1180	320	-	61
219	315	355	1400	38	125	-	1180	320	-	61
219	315	355	1400	45	125	-	1180	320	-	63
219	315	355	1400	57	125	140	1180	320	328	63
219	315	355	1400	76	140	160	1190	328	338	66
219	315	355	1400	89	160	180	1200	338	348	70
219	315	355	1400	108	180	200	1210	348	358	73
219	315	355	1400	133	225	250	1230	370	383	80
219	315	355	1400	159	250	280	1240	383	398	88
219	315	355	1400	219	315	355	1270	415	435	116
273	400	450	1800	38	125	-	1300	363	-	112
273	400	450	1800	45	-	-	1300	363	-	114
273	400	450	1800	57	125	140	1300	363	370	115
273	400	450	1800	76	140	160	1310	370	380	117
273	400	450	1800	89	160	180	1320	380	390	121
273	400	450	1800	108	180	200	1330	390	400	123
273	400	450	1800	133	225	250	1350	413	425	133
273	400	450	1800	159	250	280	1360	425	440	139
273	400	450	1800	219	315	355	1390	458	478	168
273	400	450	1800	273	400	450	1420	500	525	190
325	450	500	1800	45	125	-	1370	388	395	143
325	450	500	1800	57	125	140	1370	388	395	145
325	450	500	1800	76	140	160	1380	395	405	148
325	450	500	1800	89	160	180	1390	405	415	151
325	450	500	1800	108	180	200	1400	415	425	154

Размеры магистральной трубы				Размеры ответвления				Высота от оси основной трубы до оси ответвления		Масса изделия
d, мм	ПЭ оболочка		Длина L, мм	d1, мм	ПЭ оболочка		Длина l, мм	Тип 1	Тип 2	m, кг
	Тип 1	Тип 2			Тип 1	Тип 2		Тип 1	Тип 2
	D, мм	D, мм			D1, мм	D1, мм		H, мм	H, мм
325	450	500	1800	133	225	250	1420	438	450	164
325	450	500	1800	159	250	280	1430	450	465	171
325	450	500	1800	219	315	355	1460	483	503	200
325	450	500	1800	273	400	450	1490	525	550	235
325	450	500	1800	325	450	500	1520	550	575	277
426	560	630	1900	57	125	140	1520	443	450	205
426	560	630	1900	76	140	160	1530	450	460	208
426	560	630	1900	89	160	180	1540	460	470	213
426	560	630	1900	108	180	200	1560	470	480	217
426	560	630	1900	133	225	250	1570	493	505	226
426	560	630	1900	159	250	280	1590	505	520	233
426	560	630	1900	219	315	355	1620	538	558	264
426	560	630	1900	273	400	450	1650	580	605	301
426	560	630	1900	325	450	500	1680	605	630	342
426	560	630	1900	426	560	630	1740	660	695	413
530	710	-	2000	76	140	160	1750	525	535	271
530	710	-	2000	89	160	180	1760	535	545	275
530	710	-	2000	108	180	200	1770	545	555	279
530	710	-	2000	133	225	250	1780	568	580	289
530	710	-	2000	159	250	280	1800	580	595	298
530	710	-	2000	219	315	355	1830	613	633	330
530	710	-	2000	273	400	450	1860	655	680	368
530	710	-	2000	325	450	500	1890	680	705	406
530	710	-	2000	426	560	630	1950	735	770	475
530	710	-	2000	530	710	-	1910	810	-	564
630	800	-	2000	89	160	180	1880	580	590	326
630	800	-	2000	108	180	200	1900	590	600	330
630	800	-	2000	133	225	250	1910	613	625	341
630	800	-	2000	159	250	280	1930	625	640	350
630	800	-	2000	219	315	355	1960	658	678	384
630	800	-	2000	273	400	450	1990	700	725	423
630	800	-	2000	325	450	500	2020	725	750	463
630	800	-	2000	426	560	630	2080	780	815	510
630	800	-	2000	530	710	-	2040	855	-	644
630	800	-	2000	630	800	-	2140	900	-	674
720	900	-	2000	108	180	200	2040	640	650	377
720	900	-	2000	133	225	250	2050	663	675	388
720	900	-	2000	159	250	280	2070	675	690	398
720	900	-	2000	219	315	355	2100	708	728	434
720	900	-	2000	273	400	450	2130	750	775	474
720	900	-	2000	325	450	500	2140	775	800	514
720	900	-	2000	426	560	630	2220	830	865	594
720	900	-	2000	530	710	-	2180	905	-	687
720	900	-	2000	630	800	-	2280	950	-	704

Размеры магистральной трубы				Размеры ответвления			Высота от оси основной трубы до оси ответвления		Масса изделия
d, мм	ПЭ оболочка		Длина L, мм	d1, мм	ПЭ оболочка		Длина l, мм	Тип 1	Тип 2	m, кг
	Тип 1	Тип 2			Тип 1	Тип 2		Тип 1	Тип 2
	D, мм	D, мм			D1, мм	D1, мм		H, мм	H, мм		H, мм
720	900	-	2000	720	800	-	2320	1000	-	975	826
820	1000	1100	2000	133	225	250	2190	713	725	700	521
820	1000	1100	2000	159	250	280	2210	725	740	713	530
820	1000	1100	2000	219	315	355	2240	758	778	745	571
820	1000	1100	2000	273	400	450	2270	800	825	788	610
820	1000	1100	2000	325	450	500	2300	825	850	813	653
820	1000	1100	2000	426	560	630	2360	880	915	868	745
820	1000	1100	2000	530	710	-	2320	955	-	925	826
820	1000	1100	2000	630	800	-	2430	1000	-	975	817
820	1000	1100	2000	720	900	-	2460	1050	-	1025	885
820	1000	1100	2000	820	1000	1100	2510	1100	1150	1075	1083
920	1100	1200	2100	159	250	280	2340	775	790	763	640
920	1100	1200	2100	219	315	355	2380	808	828	795	679
920	1100	1200	2100	273	400	450	2420	850	875	838	720
920	1100	1200	2100	325	450	500	2460	875	900	863	765
920	1100	1200	2100	426	560	630	2500	930	965	918	854
920	1100	1200	2100	530	710	-	2540	1005	-	975	938
920	1100	1200	2100	630	800	-	2580	1050	-	1025	929
920	1100	1200	2100	720	900	-	2620	1100	-	1075	995
920	1100	1200	2100	820	1000	1100	2655	1150	1200	1125	1198
920	1100	1200	2100	920	1100	1200	2690	1200	1250	1175	1295
1020	1200	-	2100	219	315	355	2490	858	878	845	758
1020	1200	-	2100	273	400	450	2530	900	925	888	800
1020	1200	-	2100	325	450	500	2580	925	950	913	956
1020	1200	-	2100	426	560	630	2620	980	1015	968	926
1020	1200	-	2100	530	710	-	2660	1055	-	1025	1022
1020	1200	-	2100	630	800	-	2710	1100	-	1075	1015
1020	1200	-	2100	720	900	-	2755	1150	-	1125	837
1020	1200	-	2100	820	1000	1100	2790	1200	1250	1175	1266
1020	1200	-	2100	920	1100	1200	2840	1250	1300	1225	1405
1020	1200	-	2100	1020	1200	-	2880	1300	-	1275	1504

Пример условного обозначения в заказной спецификации:

Тройниковое ответвление с наружным диаметром основной трубы 108 мм, толщиной стенки 4 мм и трубой ответвления диаметром 76 мм,толщиной стенки 3 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке,с металлической заглушкой изоляции длиной 200 мм:

Тройниковое ответвление Ст108х4-76х3-1-ППУ-ПЭ-200 с МЗИ

Тройниковое ответвление с наружным диаметром основной трубы 108 мм,толщиной стенки 4 мм и трубой ответвления диаметром 76 мм, толщиной стенки 3 мм, с изоляцией из пенополиуретана в оцинкованной оболочке, с металлической заглушкой изоляции длиной 200 мм:

Тройниковое ответвление Ст108х4-76х3-ППУ-ОЦ-200 с МЗИ
