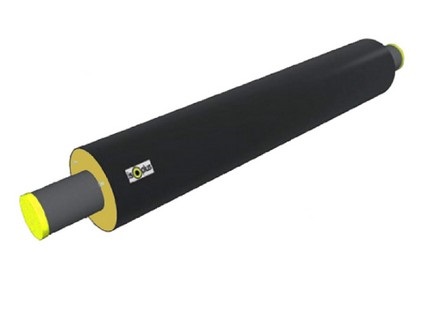

Труба стальная в полиэтиленовой оболочке

Трубы стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой – это жесткая конструкция «труба в трубе». Они предназначены для подземной прокладки тепловых сетей (в полиэтиленовой оболочке – бесканальным способом, с оболочкой из тонколистовой оцинкованной стали - в проходных каналах и тоннелях) и надземной прокладки тепловых сетей (для труб с оболочкой из тонколистовой оцинкованной стали) со следующими расчетными параметрами теплоносителя: рабочим давлением не более 1,6 МПа и температурой не более 140о С в пределах графика качественного регулирования отпуска тепла 150о С-70о С).

Также изолированные трубы применяются для трубопроводов, транспортирующих другие вещества (нефть, газ и пр.).

Наружный диаметр и
минимальная толщина
стенки стальных труб*
d, мм

ПЭ оболочка

Тип 1

Tип 2

D, мм

S, мм

m,
кг/пог.м

D, мм

S, мм

m,
кг/пог.м

32х3,0

125

43,5

4,7

-

-

-

38х3,0

125

40,5

4,7

-

-

-

45х3,0

125

37,0

5,6

-

-

-

57х3,0

125

31,5

6,6

140

38,5

7

76х3,0

140

29,0

8,5

160

39,0

9

89х4,0

160

32,5

10,3

180

42,5

11

108х4,0

180

33,0

13

200

43,0

14

133х4,0

225

42,5

17

250

54,5

18

159х4,5

250

41,5

23

280

55,5

24

219х6,0

315

42,0

40,4

355

62,0

43

273х7,0

400

57,0

60

450

81,5

64

325х7,0

450

55,5

72

500

79,5

77

426х7,0

560

58,2

99

630

92,5

105

530х7,0

710

78,9

133

-

-

-

630х8,0

800

72,5

160

-

-

-

720х8,0

900

76,0

187

-

-

-

820х9,0

1000

72,4

240

1100

122,5

255

920х10,0

1100

74,4

290

1200

120,5

309

1020х11,0

1200

70,4

342

-

-

-

Пример условного обозначения в заказной спецификации:

Стальная труба с наружным диаметром 108 мм, с толщиной стенки 4 мм, с изоляцией типа 2 из пенополиуретана в полиэтиленовой оболочке:

  • Труба Ст108х4-2-ППУ-ПЭ

Примечание:

Масса изделий приведена в соответствии с рекомендуемой ГОСТом 30732-2006 толщиной стенки стальной трубы.
