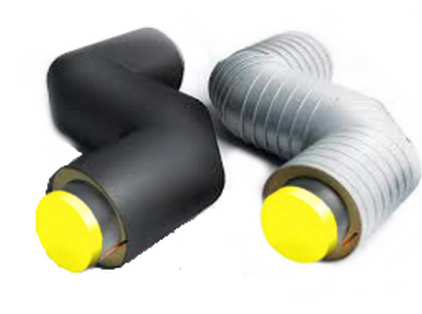

Z-образный элемент 45º - фасонное изделие, предназначенное для подземной и надземной прокладки тепловых сетей, которое выполняет функцию компенсирующего элемента в составе трубопровода.
|

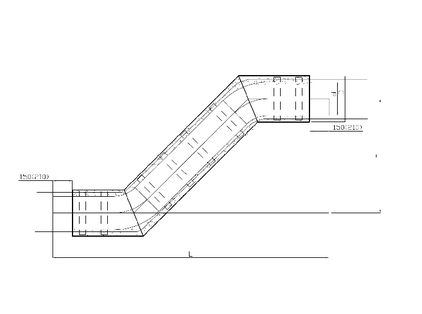

d, мм |
Размеры стандартные |
ПЭ оболочка |
|||
|
Тип 1 |
Тип 2 |
||||
|
L, мм |
H, мм |
D, мм |
D,Мм |
m, кг |
|
|
32 |
2000 |
1000 |
125 |
- |
17 |
|
38 |
2000 |
1000 |
125 |
- |
19 |
|
45 |
2000 |
1000 |
125 |
- |
21 |
|
57 |
290 |
960 |
125 |
140 |
7 |
|
76 |
310 |
1120 |
140 |
160 |
9 |
|
89 |
330 |
1175 |
160 |
180 |
11 |
|
108 |
350 |
1235 |
180 |
200 |
16 |
|
133 |
400 |
1270 |
225 |
250 |
23 |
|
159 |
430 |
1330 |
250 |
280 |
30 |
|
219 |
505 |
1470 |
315 |
355 |
59 |
|
273 |
600 |
1630 |
400 |
450 |
93 |
|
325 |
750 |
1945 |
450 |
500 |
140 |
|
426 |
880 |
2205 |
560 |
630 |
233 |
|
530 |
2400 |
1200 |
710 |
- |
805 |
|
630 |
2560 |
1280 |
800 |
- |
969 |
|
720 |
2740 |
1370 |
900 |
- |
1252 |
|
820 |
2940 |
1470 |
1000 |
1100 |
1269 |
|
920 |
3140 |
1570 |
1100 |
1200 |
1518 |
|
1020 |
3240 |
1620 |
1200 |
- |
2289 |
Пример условного обозначения в заказной спецификации:
Z-образный элемент 45˚, с наружным диаметром 426 мм, толщиной стенки 7 мм, длиной 2205 мм, высотой 880 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке:
- Z-образный элемент Ст426х7-2205х880-45˚-1-ППУ-ПЭ
Z-образный элемент 45˚, с наружным диаметром 426 мм, толщиной стенки 7 мм, длиной 2106 мм, высотой 810 мм, с изоляцией из пенополиуретана в оцинкованной оболочке:
- Z-образный элемент Ст426х7-2205х880-45˚-ППУ-ОЦ
