Труба стальная в оцинкованной оболочке

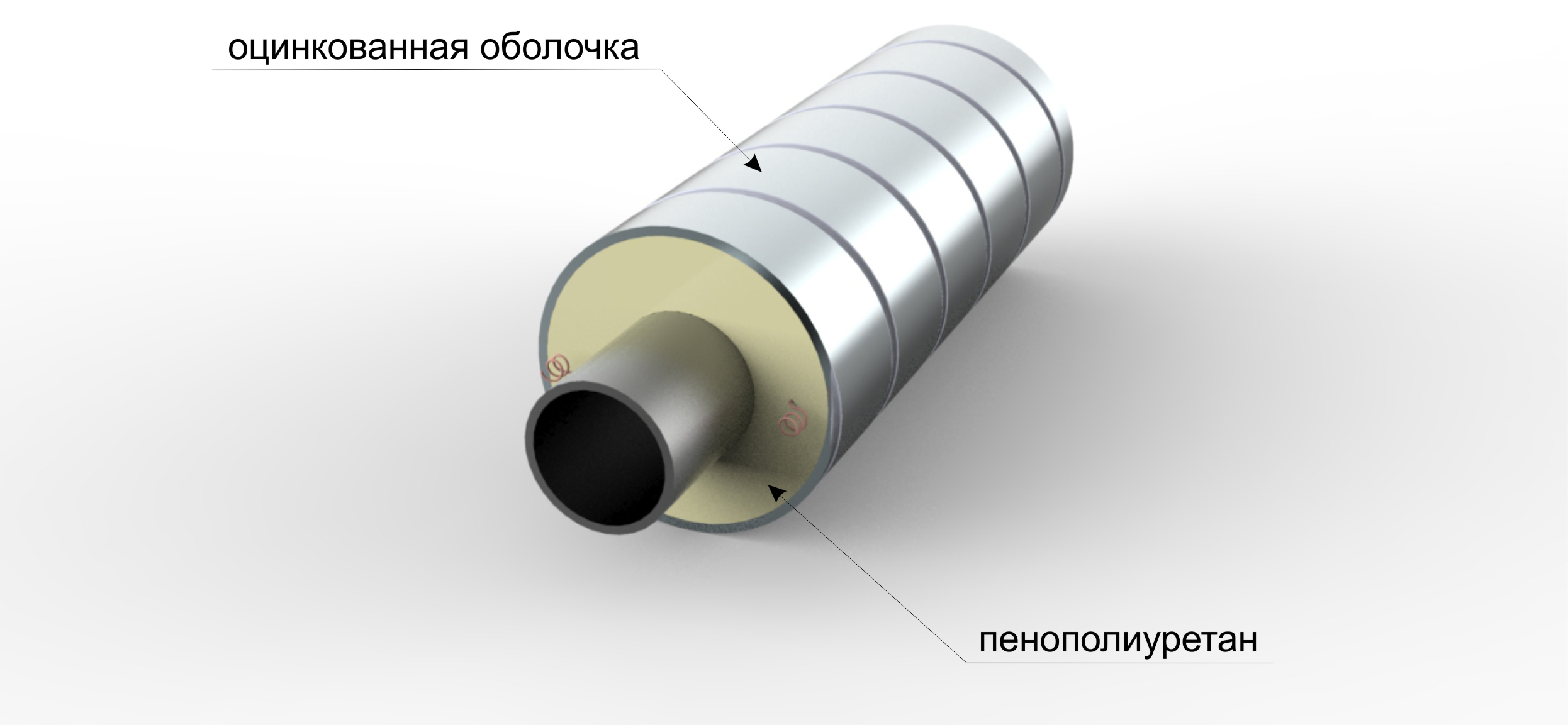

Трубы стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой – это жесткая конструкция «труба в трубе». Они предназначены для подземной прокладки тепловых сетей (в полиэтиленовой оболочке – бесканальным способом, с оболочкой из тонколистовой оцинкованной стали - в проходных каналах и тоннелях) и надземной прокладки тепловых сетей (для труб с оболочкой из тонколистовой оцинкованной стали) со следующими расчетными параметрами теплоносителя: рабочим давлением не более 1,6 МПа и температурой не более 1400С в пределах графика качественного регулирования отпуска тепла 1500С-700С). Также изолированные трубы применяются для трубопроводов, транспортирующих другие вещества (нефть, газ и пр.).

Наружный диаметр
и минимальная
толщина стенки
стальных труб*
d, мм



ОЦ оболочка

D, мм

S, мм

32х3,0 140 53,45
38х3,0 140 50,45
45х3,0 140 46,95
57х3,0 140 40,95
76х3,0 160 41,45
89х4,0 180 44,95
108х4,0 200 45,4
133х4,0 225 45,4
159х4,5 250 44,8
219х6,0 315 47,3
273х7,0 400 62,7
325х7,0 450 61,7
426х7,0 560 66
530х7,0 675 71,5
630х8,0 775 71,5

720х8,0

875 76,5
820х9,0 975 76,5
920х10,0 1075 77,5
1020х11,0 1175 76,5

Пример условного обозначения в заказной спецификации:

Стальная труба с наружным диаметром 108 мм, с толщиной стенки 4 мм, с изоляцией типа 2 из пенополиуретана в полиэтиленовой оболочке:

  • Труба Ст108х4-2-ППУ-ПЭ

Стальная труба с наружным диаметром 108 мм, с толщиной стенки 4 мм, с изоляцией из пенополиуретана в оцинкованной оболочке:

  • Труба Ст108х4-ППУ-ОЦ

Примечание:

Масса изделий приведена в соответствии с рекомендуемой ГОСТом 30732-2006 толщиной стенки стальной трубы.
