Для защиты ППУ изоляции и закольцованных проводов СОДК от внешних воздействий в месте окончания ППУ изоляции отвода устанавливается МЗИ длиной 200 мм. По требованию заказчика может быть установлена МЗИ длиной 650. Крепление МЗИ к стальной трубе производится сваркой, герметизация стыка с полиэтиленовой оболочкой – термоусаживаемой лентой.
|
d, мм |
Угол отвода - 90˚ |
||||||
|
ПЭ оболочка |
|||||||
|
Тип 1 |
Тип 2 |
||||||
|
D, мм |
L1, мм |
L2, мм |
D, мм |
L1, мм |
L2, мм |
m, кг |
|
|
3D (R=1,5DN) |
|||||||
|
32х3,0 |
125 |
1000 |
1200 |
- |
1000 |
1200 |
13 |
|
38х3,0 |
125 |
1000 |
1200 |
- |
1000 |
1200 |
14 |
|
45х3,0 |
125 |
1000 |
1200 |
- |
1000 |
1200 |
14 |
|
57х3,0 |
125 |
1000 |
1200 |
140 |
1000 |
1200 |
17 |
|
76х3,0 |
140 |
1000 |
1200 |
160 |
1000 |
1200 |
23 |
|
89х4,0 |
160 |
1000 |
1200 |
180 |
1000 |
1200 |
29 |
|
108х4,0 |
180 |
1000 |
1200 |
200 |
1000 |
1200 |
38 |
|
133х4,0 |
225 |
1000 |
1200 |
250 |
1000 |
1200 |
49 |
|
159х4,5 |
250 |
1000 |
1200 |
280 |
1000 |
1200 |
66 |
|
219х6,0 |
315 |
1000 |
1200 |
355 |
1000 |
1200 |
113 |
|
273х7,0 |
400 |
1000 |
1200 |
450 |
1000 |
1200 |
153 |
|
325х7,0 |
450 |
1050 |
1250 |
560 |
1050 |
1250 |
190 |
|
426х7,0 |
560 |
1100 |
1300 |
630 |
1100 |
1300 |
288 |
|
530х7,0 |
710 |
1390 |
1590 |
- |
1390 |
1590 |
405 |
|
630х8,0 |
800 |
1420 |
1620 |
- |
1420 |
1620 |
439 |
|
720х8,0 |
900 |
1450 |
1650 |
- |
1450 |
1650 |
606 |
|
820х9,0 |
1000 |
1700 |
1900 |
1100 |
1700 |
1900 |
846 |
|
920х10,0 |
1100 |
1800 |
2000 |
1200 |
1800 |
2000 |
956 |
|
1020х11,0 |
1200 |
2000 |
2200 |
- |
2000 |
2200 |
1020 |
|
2D (R=DN) |
|||||||
|
530х7,0 |
710 |
1200 |
1400 |
- |
1200 |
1400 |
405 |
|
630х8,0 |
800 |
1200 |
1400 |
- |
1200 |
1400 |
439 |
|
720х8,0 |
900 |
1370 |
1570 |
- |
1370 |
1570 |
606 |
|
820х9,0 |
1000 |
1470 |
1670 |
1100 |
1470 |
1670 |
846 |
|
920х10,0 |
1100 |
1570 |
1770 |
1200 |
1570 |
1770 |
956 |
|
1020х11,0 |
1200 |
1620 |
1820 |
- |
1620 |
1820 |
1020 |
Пример условного обозначения в заказной спецификации:
Отвод стальной диаметром 57 мм , толщиной стенки 3 мм, 90˚, с изоляцией из пенополиуретана по типу 1 в полиэтиленовой оболочке, с металлической заглушкой изоляции длиной 200 мм:
- Отвод Ст57х3 -90˚-1-ППУ-ПЭ-200 с МЗИ
Отвод стальной диаметром 57 мм, толщиной стенки 3 мм, 90˚, с изоляцией из пенополиуретана в оцинкованной оболочке с металлической заглушкой изоляции длиной 200 мм:
- Отвод Ст57х3 -90˚-ППУ-ОЦ-200 с МЗИ
Примечание:

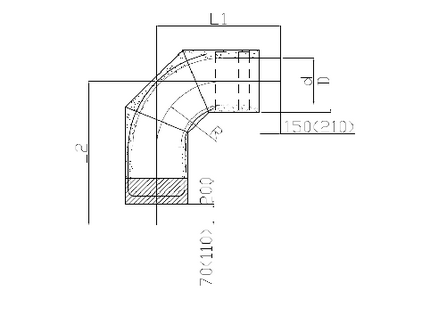

Размер от торца отвода до металлической заглушки изоляции для стальной трубы диаметром 219 мм – 70 мм, 110 мм – для отводов остальных диаметров.
