ППУ оқшаулағышты және СОДК сақиналанған сымдарды сыртқы әсерлерден қорғау үшін шықпаның ППУ оқшаулағышының аяқталу орынында 200 мм ОМТ орнатылады. Тапсырыс берушінің талабы бойынша ұзындығы 650 мм ОМТ орнатылуы ммүкін. Болат құбырға ОМТ бекітуі пісірумен жүргізіледі, полиэтилен қаптамасымен саңылаусывздандыру – термиялық отырғызылатын таспамен жасалады.
|

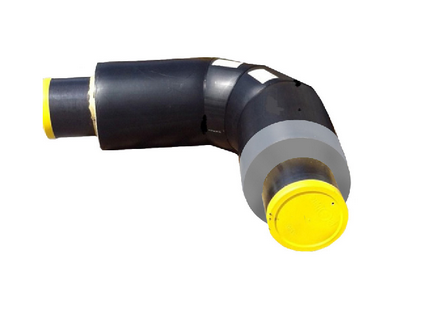

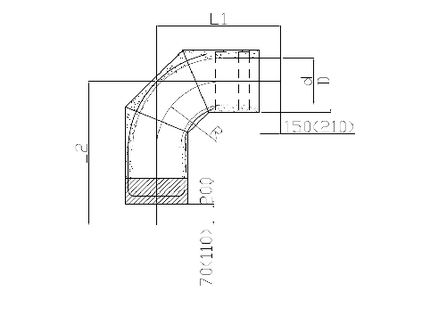

d, мм |
Шықпа бұрышы, 900 |
||||||
|
ПЭ қаптама |
|||||||
|
1 тип |
2 тип |
||||||
|
D, мм |
L1, мм |
L2, мм |
D, мм |
L1, мм |
L2, мм |
m, кг |
|
|
3D (R=1,5DN) |
|||||||
|
32х3,0 |
125 |
1000 |
1200 |
- |
1000 |
1200 |
13 |
|
38х3,0 |
125 |
1000 |
1200 |
- |
1000 |
1200 |
14 |
|
45х3,0 |
125 |
1000 |
1200 |
- |
1000 |
1200 |
14 |
|
57х3,0 |
125 |
1000 |
1200 |
140 |
1000 |
1200 |
17 |
|
76х3,0 |
140 |
1000 |
1200 |
160 |
1000 |
1200 |
23 |
|
89х4,0 |
160 |
1000 |
1200 |
180 |
1000 |
1200 |
29 |
|
108х4,0 |
180 |
1000 |
1200 |
200 |
1000 |
1200 |
38 |
|
133х4,0 |
225 |
1000 |
1200 |
250 |
1000 |
1200 |
49 |
|
159х4,5 |
250 |
1000 |
1200 |
280 |
1000 |
1200 |
66 |
|
219х6,0 |
315 |
1000 |
1200 |
355 |
1000 |
1200 |
113 |
|
273х7,0 |
400 |
1000 |
1200 |
450 |
1000 |
1200 |
153 |
|
325х7,0 |
450 |
1050 |
1250 |
560 |
1050 |
1250 |
190 |
|
426х7,0 |
560 |
1100 |
1300 |
630 |
1100 |
1300 |
288 |
|
530х7,0 |
710 |
1390 |
1590 |
- |
1390 |
1590 |
405 |
|
630х8,0 |
800 |
1420 |
1620 |
- |
1420 |
1620 |
439 |
|
720х8,0 |
900 |
1450 |
1650 |
- |
1450 |
1650 |
606 |
|
820х9,0 |
1000 |
1700 |
1900 |
1100 |
1700 |
1900 |
846 |
|
920х10,0 |
1100 |
1800 |
2000 |
1200 |
1800 |
2000 |
956 |
|
1020х11,0 |
1200 |
2000 |
2200 |
- |
2000 |
2200 |
1020 |
|
2D (R=DN) |
|||||||
|
530х7,0 |
710 |
1200 |
1400 |
- |
1200 |
1400 |
405 |
|
630х8,0 |
800 |
1200 |
1400 |
- |
1200 |
1400 |
439 |
|
720х8,0 |
900 |
1370 |
1570 |
- |
1370 |
1570 |
606 |
|
820х9,0 |
1000 |
1470 |
1670 |
1100 |
1470 |
1670 |
846 |
|
920х10,0 |
1100 |
1570 |
1770 |
1200 |
1570 |
1770 |
956 |
|
1020х11,0 |
1200 |
1620 |
1820 |
- |
1620 |
1820 |
1020 |
Тапсырыстық спецификациядағы шартты белгілеу мысалы:
Диаметрі 57 мм, қабырға қалыңдығы 3 мм, 90°, полиэтилен қаптамада 1 тип бойынша пенополиуретаннан оқшаулағышы бар, ұзындығы 200 мм оқшаулағышты металл тығынымен:
- Шықпа Ст57*3-90°-1-ППУ-ПЭ 200 МЗИ-мен
Диаметрі 57 мм, қабырға қалыңдығы 3 мм, 90°, мырышталған қаптамада металл тығынымен 200 мм оқшаулағышты металл тығынымен пенополиуретаннан оқшаулағышы бар, ұзындығы:
- Шықпа Ст57*3-90°-ППУ-МҚ-200 МЗИ-мен
Ескерту:
Шықпаның бүйірінен оқшаулағыштың металл тығынына дейінгі өлшем, диаметрі 219 мм болат құбыры үшін – 70 мм, қалған диаметрлі шықпалар үшін – 110 мм.
