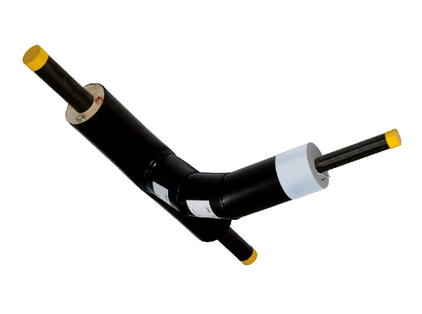

Тройниковое ответвление с МЗИ и кабелем вывода – это составной узел трубопроводной системы с тремя присоединительными концами, который предназначен для крепления боковых трубных ответвлений к основной магистрали и распределения потоков по трубопроводам. При этом рабочая среда изменяет свое направление под углом 90°. Металлическая заглушка изоляции служит защитой от проникновения влаги и возможного механического повреждения на рабочем участке временно приостановленной прокладки трубопровода, также устанавливается на границах перехода изолированной трубы на стальную неизолированную. Кабель вывода служит для подключения проводов к терминалам системы ОДК.
Пример условного обозначения в заказной спецификации:
Тройниковое ответвление с наружным диаметром основной трубы 108 мм, толщиной стенки 4 мм и трубой ответвления диаметром 76 мм, толщиной стенки 3 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке, с металлической заглушкой изоляции длиной 200 мм и кабелем вывода:
Тройниковое ответвление Ст108х4-76х3-1-ППУ-ПЭ-200К с МЗИ и КВ
Тройниковое ответвление с наружным диаметром основной трубы 108 мм, толщиной стенки 4 мм и трубой ответвления диаметром 76 мм, толщиной стенки 3 мм, с изоляцией из пенополиуретана в оцинкованной оболочке, с металлической заглушкой изоляции длиной 200 мм и кабелем вывода:
Тройниковое ответвление Ст108х4-76х3-ППУ-ОЦ-200К с МЗИ и КВ
Примечание:

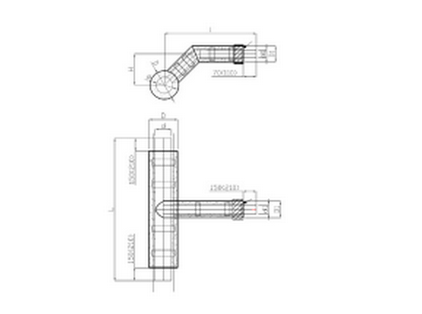

Расстояние от торца трубы до металлической заглушки изоляции 70 мм – для стальных труб диаметром до 219 мм включительно, 110 мм – для труб остальных диаметров.
