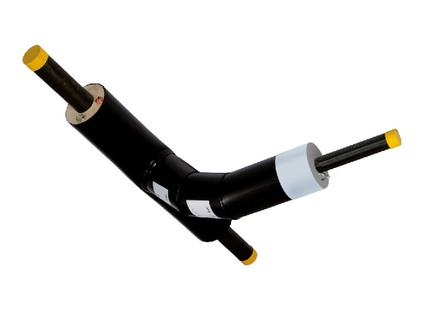

Шығару кабелі мен МЗИ-мен үш айырлы торам – бұл бүйір құбырлы торамдарды негізгі магистралға жалғау және ағымдарды құбырлы өткізгіштер бойынша тарату үшін арналған үш жалғауыш шеттері бар құбырлы өткізгіш жүйесінің құраушы торабы. Бұл кезде жұмыс ортасы өзінің бағытын 90° өзгертеді. Оқшаулағыштың металл тығыны ылғалдың кіруінен және құбырлы өткізгіштің уақытша тоқтатылған төсемесінің жұмыс телімінде мүмкін болатын механикалық зақымданудан қорғайды, сондай-ақ оқшауланған құбырдың болаттан жасалған оқшауланғанға ауысуы шекараларында орнатылады. Шығару кабелі өткізгіштерді ОДК терминалдарына жалғау үшін қызмет етеді.
Тапсырыстық спецификациядағы шартты белгілеу мысалы:
Негізгі құбырдың сыртқы диаметрі 108 мм, қабырға қалыңдығы 4 мм, торамдалу құбырының диаметрі 76 мм, қабырға қалыңдығы 3 мм, полиэтилен қаптамадағы пенополиуретаннан 1 типті оқшаулағышпен, шығару кабелі мен ұзындығы 200 мм оқшаулағыштың металл тығынымен үш айырлы торам:
Үш айырлы торам, Ст108*4-76*3-1-ППУ-ПЭ-200KШК мен МЗИ-мен
Негізгі құбырдың сыртқы диаметрі 108 мм, қабырға қалыңдығы 4 мм, торамдалу құбырының диаметрі 76 мм, қабырға қалыңдығы 3 мм, мырышталған қаптамадағы пенополиуретан оқшаулағышпен, шығару кабелі мен ұзындығы 200 мм оқшаулағыштың металл тығынымен үш айырлы торам:
Үш айырлы торам, Ст108*4-76*3-ППУ-МҚ-200KШК мен МЗИ-мен
Ескерту:

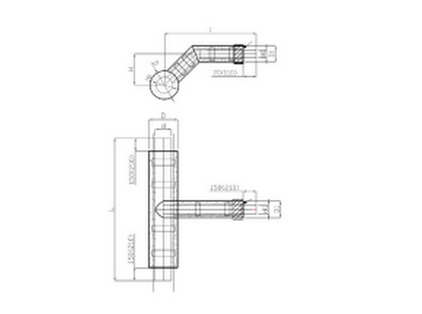

Құбырдың бүйірінен оқшаулағыштың металл тығынына дейінгі қашықтық 70 мм – диаметрі 219 мм қоса, болат құбырлар үшін, 110 мм – қалған диаметрлі құбырлар үшін
