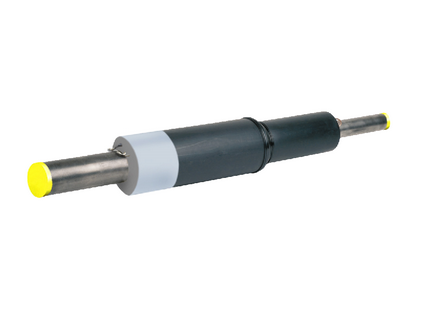

Переход с МЗИ и кабелем вывода – соединительный элемент трубопроводов разных диаметров. Кабель вывода служит для соединения медных проводов всего трубопровода. Медные провода соединены между собой во всех изделиях в непрерывную цепь, с терминалами системы ОДК через кабели вывода, которые вмонтированы в торцевую часть МЗИ.
Параметры изделия см. раздел «Переход с металлической заглушкой изоляции»
Пример условного обозначения в заказной спецификации:
Переход со стальной трубы диаметром 133 мм, толщиной стенки 5 мм, на стальную трубу диаметром 76 мм, толщиной стенки 5 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой оболочке, с металлической заглушкой изоляции длиной 200 мм и кабелем вывода:
- Переход Ст133х5-76х5-1-ППУ-ПЭ-200К с МЗИ и КВ
Переход со стальной трубы диаметром 133 мм, толщиной стенки 5 мм, на стальную трубу диаметром 76 мм, толщиной стенки 5 мм, с изоляцией из пенополиуретана в оцинкованной оболочке, с МЗИ длиной 200 мм и кабелем вывода:
- Переход Ст133х6-76х5-ППУ-ОЦ с МЗИ и КВ
Примечание:

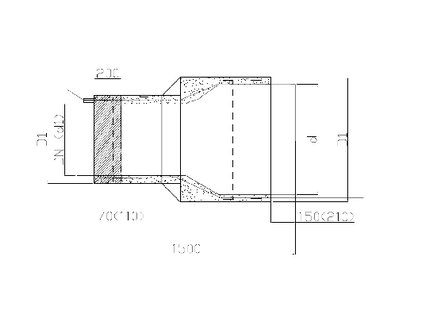

Расстояние от торца трубы до металлической заглушки изоляции 70 мм – для диаметров по 219 мм включительно, 110 мм – для остальных диаметров.
