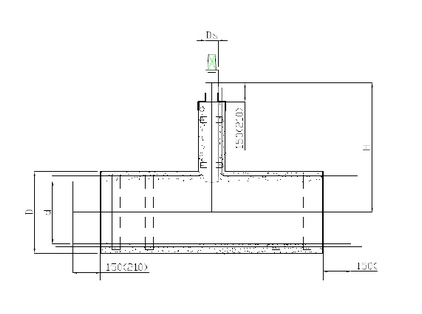

Тройник изолированный ППУ с шаровым краном воздушника устанавливается в верхней точке теплотрассы и служит для выпуска воздуха (стравливания воздушной пробки) из трубопроводной системы при ремонтных работах, а также при подключении и отключении системы теплоснабжения.
|
d, мм |
Dу воздушника, мм |
H, мм |
ПЭ оболочка |
ОЦ оболочка |
||
|
Тип 1 |
Тип 2 |
|||||
|
D, мм |
D, мм |
m, кг |
D, мм |
|||
|
32 |
25 |
541 |
125 |
- |
8 |
140 |
|
38 |
25 |
544 |
125 |
- |
9 |
140 |
|
45 |
32 |
548 |
125 |
- |
10 |
140 |
|
57 |
32 |
554 |
125 |
140 |
11 |
140 |
|
76 |
32 |
560 |
140 |
160 |
13 |
160 |
|
89 |
32 |
570 |
160 |
180 |
17 |
180 |
|
108 |
32 |
580 |
180 |
200 |
19 |
200 |
|
133 |
32 |
595 |
225 |
250 |
28 |
225 |
|
159 |
32 |
605 |
250 |
280 |
30 |
250 |
|
219 |
32 |
635 |
315 |
355 |
52 |
315 |
|
273 |
32 |
665 |
400 |
450 |
74 |
400 |
|
325 |
32 |
690 |
450 |
500 |
97 |
450 |
|
426 |
32 |
740 |
560 |
630 |
129 |
560 |
|
530 |
50 |
790 |
710 |
- |
162 |
675 |
|
630 |
50 |
840 |
800 |
- |
191 |
775 |
|
720 |
50 |
870 |
900 |
- |
221 |
875 |
|
820 |
50 |
940 |
1000 |
1100 |
295 |
975 |
|
920 |
50 |
985 |
1100 |
1200 |
332 |
1075 |
|
1020 |
50 |
1035 |
1200 |
- |
381 |
1175 |
Пример условного обозначения в заказной спецификации:
Тройник с шаровым краном воздушника наружным диаметром основной трубы 273 мм, толщиной стенки 7 мм и условным диаметром шарового крана воздушника 32 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой и/или оцинкованной оболочке:
Тройник с шаровым краном воздушника Ст273х7-32-1-ППУ-ПЭ
Тройник с шаровым краном воздушника Ст273х7-32-ППУ-ОЦ
Примечание:
По специальному заказу тройник с шаровым краном воздушника изготавливается с увеличенной высотой Н.
