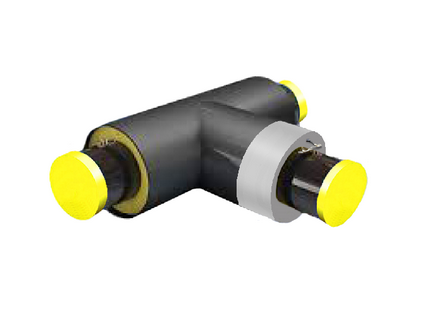

Тройник с МЗИ- изделие, предназначенное для присоединения к магистральному трубопроводу боковых ответвлений. Также устанавливается на границах перехода изолированной трубы на стальную.Кабель вывода служит для подключения к терминалам системы ОДК.
Параметры изделия см. раздел «Тройник»
Пример условного обозначения в заказной спецификации:
Тройник с наружным диаметром основной трубы 530 мм, толщиной стенки 7 мм и диаметром трубы ответвления 273 мм, толщиной стенки 7 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой (оцинкованной) оболочке, с металлической заглушкой изоляции длиной 200 мм и кабелем вывода:
Тройник Ст530х7-273х7-1-ППУ-ПЭ-200К с МЗИ и КВ
Тройник Ст530х7-273х7-1-ППУ-ОЦ-200К с МЗИ и КВ
Примечание:

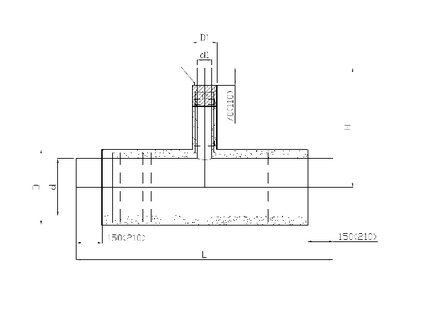

Расстояние от торца трубы до металлической заглушки изоляции 70 мм – для труб диаметром по 219 включительно и 110 мм – для труб остальных диаметров.
