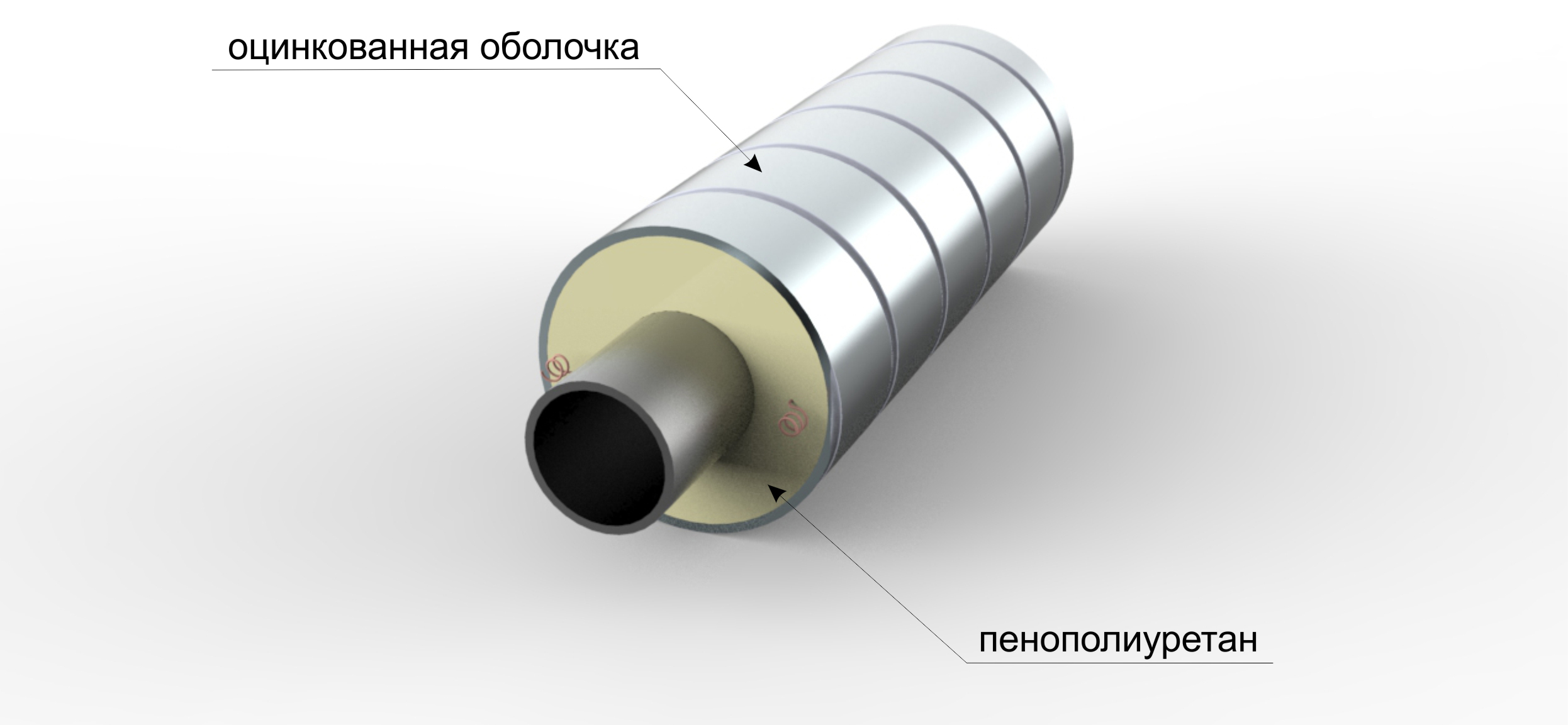

Қорғаныстық қаптамасы бар пенополиуретаннан жылу оқшаулағышы бар болат құбырлар бұл «құбырдағы құбыр» қатаң конструкциясы. Олар жылу желілерін (полиэтилен қаптамада – арнасыз тәсілмен, жұқа табақшалы мырышталған болаттан – өту арналары мен туннельдерде) жер астына төсеу үшін және жылу желілерін жер үстінде төсеу үшін (жұқа табақшалы мырышталған болаттан жасалған қаптамасы бар құбырлар үшін) арналған, жылу тасымалдағыштың есептеу параметрлері келесідей: жұмыс қысымы 1,6 MПa артық емес және температурасы 140° C артық емес жылуды босатуды 150° C – 70°C сапалы реттеу кестесі шектерінде температураның 140° C.
Сондай-ақ оқшауландырылған құбырлар басқа да заттар (мұнай, газ т.с.с.) тасымалдайтын құбырлы өткізгіштер үшін қолданылады.
| Болат құбырлардың сыртқы диаметрі және қабырғасының минималды қалыңдығы * d, мм |
МҚ қаптама |
|
|
D, мм |
S, мм |
|
| 32х3,0 | 140 | 53,45 |
| 38х3,0 | 140 | 50,45 |
| 45х3,0 | 140 | 46,95 |
| 57х3,0 | 140 | 40,95 |
| 76х3,0 | 160 | 41,45 |
| 89х4,0 | 180 | 44,95 |
| 108х4,0 | 200 | 45,4 |
| 133х4,0 | 225 | 45,4 |
| 159х4,5 | 250 | 44,8 |
| 219х6,0 | 315 | 47,3 |
| 273х7,0 | 400 | 62,7 |
| 325х7,0 | 450 | 61,7 |
| 426х7,0 | 560 | 66 |
| 530х7,0 | 675 | 71,5 |
| 630х8,0 | 775 | 71,5 |
|
720х8,0 |
875 | 76,5 |
| 820х9,0 | 975 | 76,5 |
| 920х10,0 | 1075 | 77,5 |
| 1020х11,0 | 1175 | 76,5 |
Тапсырыстық спецификациядағы шартты белгілеулер мысалы:
Сыртқы диаметрі 108 мм, қабырға қалыңдығы 4 мм, оқшаулағышы 2 типті оқшаулағышпен пенополиуретаннан полиэтилен қаптамадағы пенополиуретаннан жасалған болат құбыр:
- Құбыр Ст108х4-2-ППУ-ПЭ
Сыртқы диаметрі 108 мм, қабырға қалыңдығы 4 мм, мырышталған қаптамадағы пенополиуретаннан оқшаулағышы бар болат құбыр:
- Құбыр Ст108х4-ППУ-МҚ
Ескерту:
Бұйым массасы болат құбырдың қабырға қалыңдығымен ұсынылған МЕМСТ-ке 30732-2006 сәйкес келтірілген.
