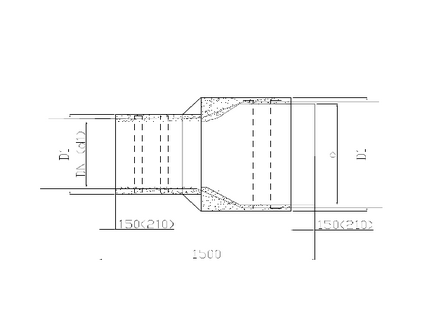

Қысқартылған өткел – бұл әр түрлі диаметрлі құбырлы өткізгіштердің жалғауыгш элементі. Шектелген кеңістікті орындарға орнатылады.
d, мм |
ПЭ қаптама |
ПЭ қаптама |
Өткел ұзындығы |
||||
Тип 1, |
Тип 2, |
d1, мм |
Тип 1, |
Тип 2, |
m, кг |
L, мм |
|
45 |
125 |
- |
32 |
125 |
- |
4 |
750 |
57 |
125 |
140 |
32 |
125 |
- |
4 |
780 |
57 |
125 |
140 |
38 |
125 |
- |
4 |
750 |
57 |
125 |
140 |
45 |
125 |
- |
4 |
750 |
76 |
140 |
160 |
38 |
125 |
- |
5 |
750 |
76 |
140 |
160 |
45 |
125 |
- |
5 |
750 |
76 |
140 |
160 |
57 |
125 |
140 |
5 |
750 |
89 |
160 |
180 |
45 |
125 |
- |
6 |
780 |
89 |
160 |
180 |
57 |
125 |
140 |
6 |
780 |
89 |
160 |
180 |
76 |
140 |
160 |
7 |
750 |
108 |
180 |
200 |
57 |
140 |
140 |
7 |
800 |
108 |
180 |
200 |
76 |
140 |
160 |
9 |
780 |
108 |
180 |
200 |
89 |
160 |
180 |
9 |
750 |
133 |
225 |
250 |
57 |
140 |
140 |
11 |
800 |
133 |
225 |
250 |
76 |
140 |
160 |
12 |
800 |
133 |
225 |
250 |
89 |
160 |
180 |
12 |
780 |
133 |
225 |
250 |
108 |
180 |
200 |
12 |
750 |
159 |
250 |
280 |
57 |
140 |
160 |
14 |
800 |
159 |
250 |
280 |
76 |
140 |
160 |
15 |
800 |
159 |
250 |
280 |
89 |
160 |
180 |
15 |
800 |
159 |
250 |
280 |
108 |
180 |
200 |
16 |
780 |
159 |
250 |
280 |
133 |
225 |
250 |
16 |
750 |
219 |
315 |
355 |
57 |
140 |
140 |
17 |
800 |
219 |
315 |
355 |
76 |
140 |
160 |
23 |
800 |
219 |
315 |
355 |
89 |
160 |
180 |
23 |
800 |
219 |
315 |
355 |
108 |
180 |
200 |
24 |
800 |
219 |
315 |
355 |
133 |
225 |
250 |
25 |
780 |
219 |
315 |
355 |
159 |
250 |
280 |
25 |
750 |
273 |
400 |
450 |
108 |
180 |
200 |
27 |
860 |
273 |
400 |
450 |
133 |
225 |
250 |
33 |
860 |
273 |
400 |
450 |
159 |
250 |
280 |
34 |
840 |
273 |
400 |
450 |
219 |
315 |
355 |
36 |
840 |
325 |
450 |
500 |
108 |
180 |
200 |
41 |
860 |
325 |
450 |
500 |
133 |
225 |
250 |
41 |
860 |
325 |
450 |
500 |
159 |
250 |
280 |
41 |
860 |
325 |
450 |
500 |
219 |
315 |
355 |
41 |
860 |
325 |
450 |
500 |
273 |
400 |
450 |
54 |
920 |
426 |
560 |
630 |
159 |
250 |
280 |
55 |
1070 |
426 |
560 |
630 |
219 |
315 |
355 |
75 |
1070 |
426 |
560 |
630 |
273 |
400 |
450 |
85 |
1070 |
426 |
560 |
630 |
325 |
560 |
630 |
96 |
1070 |
530 |
710 |
- |
159 |
250 |
280 |
115 |
1220 |
530 |
710 |
- |
219 |
315 |
355 |
121 |
1220 |
530 |
710 |
- |
273 |
400 |
450 |
126 |
1220 |
530 |
710 |
- |
325 |
450 |
500 |
130 |
1220 |
530 |
710 |
- |
426 |
560 |
630 |
134 |
1220 |
630 |
800 |
- |
325 |
450 |
500 |
135 |
1220 |
630 |
800 |
- |
426 |
560 |
630 |
141 |
1220 |
630 |
800 |
- |
530 |
710 |
- |
161 |
1220 |
720 |
900 |
- |
426 |
560 |
630 |
171 |
1320 |
720 |
900 |
- |
530 |
710 |
- |
191 |
1320 |
720 |
900 |
- |
630 |
800 |
- |
206 |
1320 |
820 |
1000 |
1100 |
426 |
560 |
- |
178 |
1320 |
820 |
1000 |
1100 |
530 |
710 |
- |
218 |
1320 |
820 |
1000 |
1100 |
630 |
800 |
- |
218 |
1320 |
820 |
1000 |
1100 |
720 |
900 |
- |
222 |
1320 |
920 |
1100 |
1200 |
530 |
710 |
- |
287 |
1320 |
920 |
1100 |
1200 |
630 |
800 |
- |
293 |
1320 |
920 |
1100 |
1200 |
720 |
900 |
- |
314 |
1320 |
920 |
1100 |
1200 |
820 |
1000 |
- |
321 |
1320 |
1020 |
1200 |
- |
530 |
710 |
- |
310 |
1320 |
1020 |
1200 |
- |
630 |
800 |
- |
312 |
1320 |
1020 |
1200 |
- |
720 |
900 |
- |
340 |
1320 |
1020 |
1200 |
- |
820 |
1000 |
1100 |
347 |
1320 |
1020 |
1200 |
- |
920 |
1100 |
1200 |
342 |
1320 |
Тапсырыстық спецификациядағы шартты белгілеу мысалы:
Диаметрі 219 мм, қабырға қалыңдығы 6 мм, болат құбырға диаметрі 76 мм, қабырға қалыңдығы 4 мм, полиэтилен қаптамада полиуретаннан 1 типті оқшаулағышпен болат құбырлы қысқартылған өткел:
- Өткел, Ст219*6-76*4-1-ППУ-ПЭ-У
Диаметрі 219 мм, қабырға қалыңдығы 6 мм, болат құбырға диаметрі 76 мм, қабырға қалыңдығы 4 мм, мырышталған қаптамада полиуретаннан оқшаулағышпен болат құбырлы қысқартылған өткел:
- Өткел, Ст219*6-76*4-ППУ-МҚ-У
