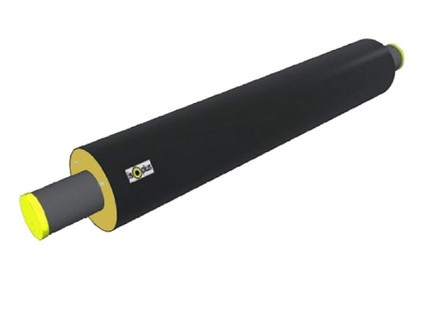

Қорғаныстық қаптамасы бар пенополиуретаннан жылу оқшаулағышы бар болат құбырлар бұл «құбырдағы құбыр» қатаң конструкциясы. Олар жылу желілерін (полиэтилен қаптамада – арнасыз тәсілмен, жұқа табақшалы мырышталған болаттан – өту арналары мен туннельдерде) жер астына төсеу үшін және жылу желілерін жер үстінде төсеу үшін (жұқа табақшалы мырышталған болаттан жасалған қаптамасы бар құбырлар үшін) арналған, жылу тасымалдағыштың есептеу параметрлері келесідей: жұмыс қысымы 1,6 MПa артық емес және температурасы 140° C артық емес жылуды босатуды 150° C – 70°C сапалы реттеу кестесі шектерінде температураның 140° C.
Сондай-ақ оқшауландырылған құбырлар басқа да заттар (мұнай, газ т.с.с.) тасымалдайтын құбырлы өткізгіштер үшін қолданылады.
|
Болат құбырлардың сыртқы |
ПЭ |
|||||
|
1 тип |
2 тип |
|||||
|
D, мм |
S, мм |
m, |
D, мм |
S, мм |
m, |
|
|
32х3,0 |
125 |
43,5 |
4,7 |
- |
- |
- |
|
38х3,0 |
125 |
40,5 |
4,7 |
- |
- |
- |
|
45х3,0 |
125 |
37,0 |
5,6 |
- |
- |
- |
|
57х3,0 |
125 |
31,5 |
6,6 |
140 |
38,5 |
7 |
|
76х3,0 |
140 |
29,0 |
8,5 |
160 |
39,0 |
9 |
|
89х4,0 |
160 |
32,5 |
10,3 |
180 |
42,5 |
11 |
|
108х4,0 |
180 |
33,0 |
13 |
200 |
43,0 |
14 |
|
133х4,0 |
225 |
42,5 |
17 |
250 |
54,5 |
18 |
|
159х4,5 |
250 |
41,5 |
23 |
280 |
55,5 |
24 |
|
219х6,0 |
315 |
42,0 |
40,4 |
355 |
62,0 |
43 |
|
273х7,0 |
400 |
57,0 |
60 |
450 |
81,5 |
64 |
|
325х7,0 |
450 |
55,5 |
72 |
500 |
79,5 |
77 |
|
426х7,0 |
560 |
58,2 |
99 |
630 |
92,5 |
105 |
|
530х7,0 |
710 |
78,9 |
133 |
- |
- |
- |
|
630х8,0 |
800 |
72,5 |
160 |
- |
- |
- |
|
720х8,0 |
900 |
76,0 |
187 |
- |
- |
- |
|
820х9,0 |
1000 |
72,4 |
240 |
1100 |
122,5 |
255 |
|
920х10,0 |
1100 |
74,4 |
290 |
1200 |
120,5 |
309 |
|
1020х11,0 |
1200 |
70,4 |
342 |
- |
- |
- |
Тапсырыстық спецификациядағы шартты белгілеулер мысалы:
Сыртқы диаметрі 108 мм, қабырға қалыңдығы 4 мм, оқшаулағышы 2 типті оқшаулағышпен пенополиуретаннан полиэтилен қаптамадағы пенополиуретаннан жасалған болат құбыр:
- Құбыр Ст108х4-2-ППУ-ПЭ
Сыртқы диаметрі 108 мм, қабырға қалыңдығы 4 мм, мырышталған қаптамадағы пенополиуретаннан оқшаулағышы бар болат құбыр:
- Құбыр Ст108х4-ППУ-МҚ
Ескерту:
Бұйым массасы болат құбырдың қабырға қалыңдығымен ұсынылған МЕМСТ-ке 30732-2006 сәйкес келтірілген.
