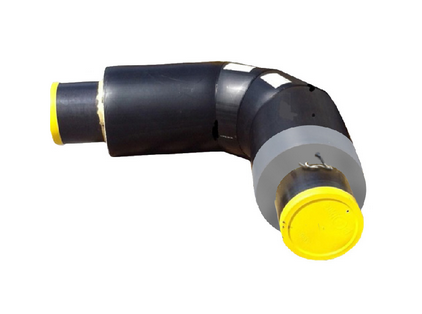

Шығару кабелімен МЗИ бар шықпа құбырлы өткізгіштердің бағытын баяу өзгертуге арналған, сонымен қатар барлық құбырлы өткізгіштің мыстан жасалған өткізгіштерін саңылаусыз жалғауға арналған фасонды бұйым, мыстан жасалған өткізгіштері оқшаулағыштың металл тығынының бүйір бетіне монтаждалған шығару кабельдері арқылы ОДК жүйесінің етрминалдары арқылы үздіксіз тізбекке барлық бұйымдарда өзара жалғанған.
Бұйым параметрлерін «МЗИ оқшаулағыштың металдан жасалған тығыны бар шықпа» бөлімінен қараңыз.
Тапсырыстық спецификациядағы шартты белгілеу мысалы:
Диаметрі 89 мм, қабырға қалыңдығы 4 мм, 90°, полиэтилен қаптамада 1 типті пенополиуретаннан оқшаулағыша бар шығару кабелі мен ұзындығы 200 мм оқшаулағышты металл тығынымен болаттан жасалған шықпа:
- Шықпа Ст89*4-90°-1-ППУ-ПЭ-200Kшығару кабелімен МЗИ-мен
Диаметрі 89 мм, қабырға қалыңдығы 4 мм, 90°, мырышталған қаптамада пенополиуретаннан оқшаулағыша бар шығару кабелі мен ұзындығы 200 мм оқшаулағышты металл тығынымен болаттан жасалған шықпа:
- Шақпа Ст89х4-90˚-ППУ-МҚ-200К шығару кабелімен МЗИ-мен
Ескерту:

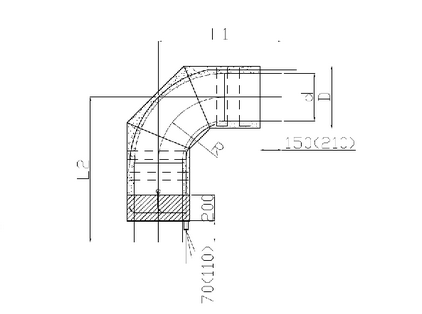

Шықпа бүйірінен оқшаулағыштың металл тығынына дейінгі өлшем, диаметрі 219 мм болат құбыры үшін – 70 мм, қалған диаметрлі шықпалар үшін 110 мм.
