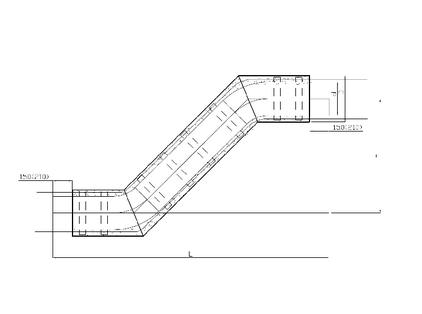

Z-тәріздес элемент, 45° - құбырлы өткізгіштің құрамында өтемдеуіш элементтің қызметін атқаратын жылу желілерін жер астына және бетіне төсеу үшін арналған фасонды бұйым.
|
d, мм |
Стандартты өлшемдер |
ПЭ қаптама |
МҚ қаптама |
|||
|
1 тип |
2 тип |
|||||
|
L, мм |
H, мм |
D, мм |
D,Мм |
m, кг |
D, мм |
|
|
32 |
2000 |
1000 |
125 |
- |
17 |
140 |
|
38 |
2000 |
1000 |
125 |
- |
19 |
140 |
|
45 |
2000 |
1000 |
125 |
- |
21 |
140 |
|
57 |
290 |
960 |
125 |
140 |
7 |
140 |
|
76 |
310 |
1120 |
140 |
160 |
9 |
160 |
|
89 |
330 |
1175 |
160 |
180 |
11 |
180 |
|
108 |
350 |
1235 |
180 |
200 |
16 |
200 |
|
133 |
400 |
1270 |
225 |
250 |
23 |
225 |
|
159 |
430 |
1330 |
250 |
280 |
30 |
250 |
|
219 |
505 |
1470 |
315 |
355 |
59 |
315 |
|
273 |
600 |
1630 |
400 |
450 |
93 |
400 |
|
325 |
750 |
1945 |
450 |
500 |
140 |
450 |
|
426 |
880 |
2205 |
560 |
630 |
233 |
560 |
|
530 |
2400 |
1200 |
710 |
- |
805 |
675 |
|
630 |
2560 |
1280 |
800 |
- |
969 |
775 |
|
720 |
2740 |
1370 |
900 |
- |
1252 |
875 |
|
820 |
2940 |
1470 |
1000 |
1100 |
1269 |
975 |
|
920 |
3140 |
1570 |
1100 |
1200 |
1518 |
1075 |
|
1020 |
3240 |
1620 |
1200 |
- |
2289 |
1175 |
Тапсырыстық спецификациядағы шартты белгілеу мысалы:
Z-тәріздес элемент, 45°, сыртқы диаметрі 426 мм, қабырға қалыңдығы 7 мм, ұзындығы 2205 мм, биіктігі 880 мм, полиэтилен қаптамада пенополиуретаннан 1 типті оқшаулағышпен:
Z-тәріздес элемент, Ст426*7-2205*880-45°-1-ППУ-ПЭ
Z-тәріздес элемент, 45°, сыртқы диаметрі 426 мм, қабырға қалыңдығы 7 мм, ұзындығы 2106 мм, биіктігі 810 мм, мырышталған қаптамада пенополиуретаннан оқшаулағышпен:
Z-тәріздес элемент, Ст426*7-2205*880-45°-ППУ-МҚ
