Қысқартылған шықпа

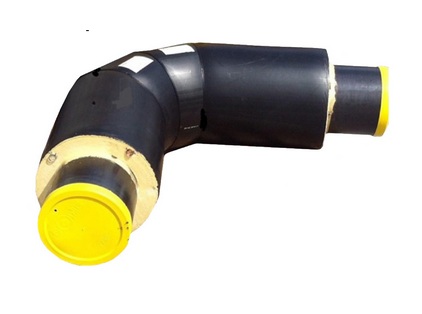

Қысқартылған шықпа – құбырлы өткізгіштің бағытын өзгерту үшін арналған фасонды бұйым. Кеңістігі шектелген орныдарға орнатылады.

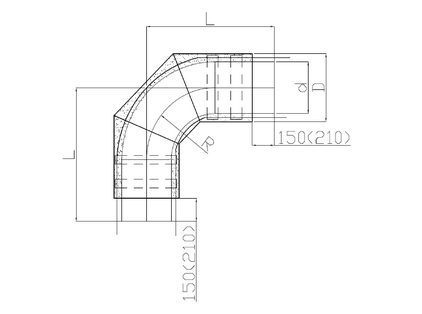

Болат құбырлардың сыртқы диаметрі және қабырғасының минималды қалыңдығы, d, мм d, мм	Шықпа бұрышы, 90⁰
	PЭ қаптама						МҚ қаптама
	1 тип			2 тип			D, мм	L, мм
	R, мм	D, мм	L, мм	D, мм	L, мм	m, кг	D, мм	L, мм
3D (R=1,5DN)
32 х 3,0	38	125	605	-	605	3	140	605
38 х 3,0	48	125	605	-	605	3	140	605
45 х 3,0	60	125	605	-	605	4	140	605
57 х 3,0	75	125	605	140	605	4	140	605
76 х 3,0	100	140	620	160	620	4	160	620
89 х 4,0	120	160	640	180	640	7	180	640
108 х 4,0	150	180	656	200	656	10	200	656
133 х 4,0	190	225	685	250	685	17	225	685
159 х 4,5	225	250	710	280	710	25	250	710
219 х 6,0	300	315	755	355	755	56	315	755
273 х 7,0	375	400	800	450	800	97	400	800
325 х 7,0	450	450	850	560	850	120	450	850
426 х 7,0	600	560	900	630	900	233	560	900
2D (R=DN)
530 х 7,0	500	710	900	-	-	251	675	900
630 х 8,0	600	800	1000	-	-	403	775	1200
720 х 8,0	700	900	1100	-	-	436	875	1100
820 х 9,0	800	1000	1220	1100	1220	713	975	1220
920 х 10,0	900	1100	1300	1200	1300	847	1075	1300
1020 х 11,0	1000	1200	1455	1200	1455	1024	1175	1455

Тапсырыстық спецификациядағы шартты белгілеу мысалы:

Қысқартылған диаметрі 57 мм, қабырға қалыңдығы 3 мм, 90°, 1 тип бойынша пенополиуретаннан оқшаулағышы бар болат шықпа:

Шықпа Ст57*3-90°-1-ППУ-ПЭ-У

Қысқартылған диаметрі 57 мм, қабырға қалыңдығы 3 мм, 90°, мырышталған қаптамадағы пенополиуретаннан оқшаулағышы бар болат шықпа:

Шықпа Ст57*3-90°-ППУ-МҚ-У

Ескерту:

Шықпаның болат бөлігі тұтас мацыстырылған құбырдан немесе тіке майыстырылған пісірілген немесе секциялы шықпалы болуы мүмкін. Болаттан жасалған тіке майыстырылған және секциялы шықпалардың қабырғасының қалыңдығы негізгі құбырдың қалыңдығы бойынша МЕМСТ-ке 17375-2001, МЕМСТ-ке 30753-2001, типтік сериясына 5.903-13 сәйкес қабылданады.

Шығарылатын шықпалардың стандартты өлшемдері кестеде келтірілген. Тапсырыс берушінің талабы бойынша шықпалар α әр түрлі өлшемді етіп жасалуы мүмкін. Қабырғалар қалыңдығы мен иіндері ұлғайтылған шықпалар жасалуы мүмкін.
