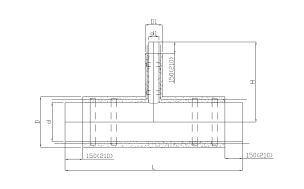

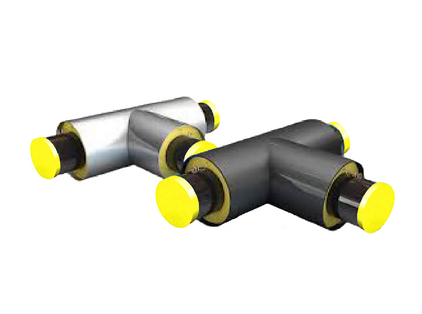

ППУ үш айырлар – бұл құбырлы өткізгіштің торамдауыш элементтері. Үш айырлар негізінен теңдей өтпелі және ауыспалы болып екі түрмен шығарылады. Бірінші жағдайда торамдалу диаметрі мен магистрал құбыр тең, екінші жағдайда – торамның диаметрі кішірек.
d, мм |
d1, мм |
ПЭ қаптама |
МҚ қаптама |
Биіктігі |
Негізгі құбыр ұзындығы |
|||||
1 тип |
2 тип |
|||||||||
D, мм |
D1, мм |
D, мм |
D1, мм |
m, кг |
D, мм |
D1, мм |
H мм |
L, мм |
||
32 |
32 |
125 |
125 |
- |
- |
8 |
140 |
140 |
700 |
1200 |
38 |
32 |
125 |
125 |
- |
- |
9 |
140 |
140 |
700 |
1200 |
38 |
38 |
125 |
125 |
- |
- |
10 |
140 |
140 |
700 |
1200 |
45 |
32 |
125 |
125 |
- |
- |
10 |
140 |
140 |
700 |
1200 |
45 |
38 |
125 |
125 |
- |
- |
11 |
140 |
140 |
700 |
1200 |
45 |
45 |
125 |
125 |
- |
- |
11 |
140 |
140 |
700 |
1200 |
57 |
32 |
125 |
125 |
140 |
- |
11 |
140 |
140 |
700 |
1200 |
57 |
38 |
125 |
125 |
125 |
- |
12 |
140 |
140 |
700 |
1200 |
57 |
45 |
125 |
125 |
125 |
- |
13 |
140 |
140 |
700 |
1200 |
57 |
57 |
125 |
125 |
140 |
140 |
14 |
140 |
140 |
700 |
1200 |
76 |
32 |
140 |
125 |
160 |
- |
14 |
160 |
140 |
700 |
1300 |
76 |
38 |
140 |
125 |
160 |
- |
14 |
160 |
140 |
700 |
1300 |
76 |
45 |
140 |
125 |
160 |
- |
15 |
160 |
140 |
700 |
1300 |
76 |
57 |
140 |
125 |
160 |
140 |
16 |
160 |
140 |
700 |
1300 |
76 |
76 |
140 |
140 |
160 |
160 |
19 |
160 |
160 |
700 |
1300 |
89 |
32 |
160 |
125 |
180 |
- |
18 |
160 |
140 |
700 |
1300 |
89 |
38 |
160 |
125 |
180 |
- |
18 |
160 |
140 |
700 |
1300 |
89 |
45 |
160 |
125 |
180 |
- |
19 |
160 |
140 |
700 |
1300 |
89 |
57 |
160 |
125 |
180 |
140 |
19 |
160 |
140 |
700 |
1300 |
89 |
76 |
160 |
140 |
180 |
160 |
22 |
160 |
160 |
700 |
1300 |
89 |
89 |
160 |
160 |
180 |
180 |
24 |
160 |
180 |
700 |
1300 |
108 |
32 |
180 |
125 |
200 |
- |
20 |
200 |
140 |
700 |
1300 |
108 |
38 |
180 |
125 |
200 |
- |
21 |
200 |
140 |
700 |
1300 |
108 |
45 |
180 |
125 |
200 |
- |
21 |
200 |
140 |
700 |
1300 |
108 |
57 |
180 |
125 |
200 |
140 |
22 |
200 |
140 |
700 |
1300 |
108 |
76 |
180 |
140 |
200 |
160 |
24 |
200 |
160 |
700 |
1300 |
108 |
89 |
180 |
160 |
200 |
180 |
26 |
200 |
180 |
700 |
1300 |
108 |
108 |
180 |
180 |
200 |
200 |
28 |
200 |
200 |
700 |
1300 |
d, мм |
d1, мм |
ПЭ қаптама |
МҚ қаптама |
Биіктігі |
Негізгі құбыр ұзындығы |
|||||
1 тип |
2 тип |
|||||||||
D, мм |
D1, мм |
D, мм |
D1, мм |
m, кг |
D, мм |
D1, мм |
H мм |
L, мм |
||
133 |
32 |
225 |
125 |
250 |
- |
30 |
225 |
140 |
700 |
1300 |
133 |
38 |
225 |
125 |
250 |
- |
30 |
225 |
140 |
700 |
1300 |
133 |
45 |
225 |
125 |
250 |
- |
31 |
225 |
140 |
700 |
1300 |
133 |
57 |
225 |
125 |
250 |
140 |
31 |
225 |
140 |
700 |
1300 |
133 |
76 |
225 |
140 |
250 |
160 |
45 |
225 |
160 |
700 |
1300 |
133 |
89 |
225 |
160 |
250 |
180 |
35 |
225 |
180 |
700 |
1300 |
133 |
108 |
225 |
180 |
250 |
200 |
36 |
225 |
200 |
700 |
1300 |
133 |
133 |
225 |
225 |
250 |
250 |
44 |
225 |
225 |
700 |
1300 |
159 |
32 |
250 |
125 |
280 |
- |
35 |
250 |
140 |
700 |
1400 |
159 |
38 |
250 |
125 |
280 |
- |
35 |
250 |
140 |
700 |
1400 |
159 |
45 |
250 |
125 |
280 |
- |
37 |
250 |
140 |
700 |
1400 |
159 |
57 |
250 |
125 |
280 |
140 |
38 |
250 |
140 |
700 |
1400 |
159 |
76 |
250 |
140 |
280 |
160 |
39 |
250 |
160 |
700 |
1400 |
159 |
89 |
250 |
160 |
280 |
180 |
40 |
250 |
180 |
700 |
1400 |
159 |
108 |
250 |
180 |
280 |
200 |
42 |
250 |
200 |
700 |
1400 |
159 |
133 |
250 |
225 |
280 |
250 |
47 |
250 |
225 |
700 |
1400 |
159 |
159 |
250 |
250 |
280 |
280 |
50 |
250 |
250 |
700 |
1400 |
219 |
32 |
315 |
125 |
355 |
- |
59 |
315 |
140 |
700 |
1400 |
219 |
38 |
315 |
125 |
355 |
- |
59 |
315 |
140 |
700 |
1400 |
219 |
45 |
315 |
125 |
355 |
- |
59 |
315 |
140 |
700 |
1400 |
219 |
57 |
315 |
125 |
355 |
140 |
60 |
315 |
140 |
700 |
1400 |
219 |
76 |
315 |
140 |
355 |
160 |
62 |
315 |
160 |
700 |
1400 |
219 |
89 |
315 |
160 |
355 |
180 |
64 |
315 |
180 |
700 |
1400 |
219 |
108 |
315 |
180 |
355 |
200 |
65 |
315 |
200 |
700 |
1400 |
219 |
133 |
315 |
225 |
355 |
250 |
70 |
315 |
225 |
700 |
1400 |
219 |
159 |
315 |
250 |
355 |
280 |
72 |
315 |
250 |
700 |
1400 |
219 |
219 |
315 |
315 |
355 |
355 |
105 |
315 |
315 |
700 |
1400 |
273 |
32 |
400 |
125 |
450 |
- |
109 |
400 |
140 |
900 |
1800 |
273 |
38 |
400 |
125 |
450 |
- |
109 |
400 |
140 |
900 |
1800 |
273 |
45 |
400 |
125 |
450 |
- |
110 |
400 |
140 |
900 |
1800 |
273 |
57 |
400 |
125 |
450 |
140 |
111 |
400 |
140 |
900 |
1800 |
273 |
76 |
400 |
140 |
450 |
160 |
112 |
400 |
160 |
900 |
1800 |
273 |
89 |
400 |
160 |
450 |
180 |
115 |
400 |
180 |
900 |
1800 |
273 |
108 |
400 |
180 |
450 |
200 |
117 |
400 |
200 |
900 |
1800 |
273 |
133 |
400 |
225 |
450 |
250 |
122 |
400 |
225 |
900 |
1800 |
273 |
159 |
400 |
250 |
450 |
280 |
126 |
400 |
250 |
900 |
1800 |
273 |
219 |
400 |
315 |
450 |
355 |
142 |
400 |
315 |
900 |
1800 |
273 |
273 |
400 |
400 |
450 |
450 |
160 |
400 |
400 |
900 |
1800 |
325 |
32 |
450 |
125 |
500 |
- |
143 |
450 |
140 |
900 |
1800 |
325 |
38 |
450 |
125 |
500 |
- |
144 |
450 |
140 |
900 |
1800 |
325 |
45 |
450 |
125 |
500 |
- |
145 |
450 |
140 |
900 |
1800 |
325 |
57 |
450 |
125 |
500 |
140 |
146 |
450 |
140 |
900 |
1800 |
325 |
76 |
450 |
140 |
500 |
160 |
148 |
450 |
160 |
900 |
1800 |
d, мм |
d1, мм |
ПЭ қаптама |
МҚ қаптама |
Биіктігі |
Негізгі құбыр ұзындығы |
|||||
1 тип |
2 тип |
|||||||||
D, мм |
D1, мм |
D, мм |
D1, мм |
m, кг |
D, мм |
D1, мм |
H мм |
L, мм |
||
325 |
89 |
450 |
160 |
500 |
180 |
150 |
450 |
180 |
900 |
1800 |
325 |
108 |
450 |
180 |
500 |
200 |
152 |
450 |
200 |
900 |
1800 |
325 |
133 |
450 |
225 |
500 |
250 |
157 |
450 |
225 |
900 |
1800 |
325 |
159 |
450 |
250 |
500 |
280 |
160 |
450 |
250 |
900 |
1800 |
325 |
219 |
450 |
315 |
500 |
355 |
176 |
450 |
315 |
900 |
1800 |
325 |
273 |
450 |
400 |
500 |
450 |
192 |
450 |
400 |
900 |
1800 |
325 |
325 |
450 |
450 |
500 |
500 |
221 |
450 |
450 |
900 |
1800 |
426 |
32 |
560 |
125 |
630 |
- |
205 |
560 |
140 |
1000 |
1900 |
426 |
38 |
560 |
125 |
630 |
- |
206 |
560 |
140 |
1000 |
1900 |
426 |
45 |
560 |
125 |
630 |
- |
207 |
560 |
140 |
1000 |
1900 |
426 |
57 |
560 |
125 |
630 |
140 |
208 |
560 |
140 |
1000 |
1900 |
426 |
76 |
560 |
140 |
630 |
160 |
210 |
560 |
160 |
1000 |
1900 |
426 |
89 |
560 |
160 |
630 |
180 |
223 |
560 |
180 |
1000 |
1900 |
426 |
108 |
560 |
180 |
630 |
200 |
215 |
560 |
200 |
1000 |
1900 |
426 |
133 |
560 |
225 |
630 |
250 |
220 |
560 |
225 |
1000 |
1900 |
426 |
159 |
560 |
250 |
630 |
280 |
224 |
560 |
250 |
1000 |
1900 |
426 |
219 |
560 |
315 |
630 |
355 |
241 |
560 |
315 |
1000 |
1900 |
426 |
273 |
560 |
400 |
630 |
450 |
257 |
560 |
400 |
1000 |
1900 |
426 |
325 |
560 |
450 |
630 |
500 |
275 |
560 |
450 |
1000 |
1900 |
426 |
426 |
560 |
560 |
630 |
630 |
320 |
560 |
560 |
1000 |
1900 |
530 |
32 |
710 |
125 |
- |
- |
263 |
675 |
140 |
1000 |
2000 |
530 |
38 |
710 |
125 |
- |
- |
264 |
675 |
140 |
1000 |
2000 |
530 |
45 |
710 |
125 |
- |
- |
265 |
675 |
140 |
1000 |
2000 |
530 |
57 |
710 |
125 |
- |
140 |
266 |
675 |
140 |
1000 |
2000 |
530 |
76 |
710 |
140 |
- |
160 |
268 |
675 |
160 |
1000 |
2000 |
530 |
89 |
710 |
160 |
- |
180 |
270 |
675 |
180 |
1000 |
2000 |
530 |
108 |
710 |
180 |
- |
200 |
272 |
675 |
200 |
1000 |
2000 |
530 |
133 |
710 |
225 |
- |
250 |
278 |
675 |
225 |
1000 |
2000 |
530 |
159 |
710 |
250 |
- |
280 |
281 |
675 |
250 |
1000 |
2000 |
530 |
219 |
710 |
315 |
- |
355 |
298 |
675 |
315 |
1000 |
2000 |
530 |
273 |
710 |
400 |
- |
450 |
314 |
675 |
400 |
1000 |
2000 |
530 |
325 |
710 |
450 |
- |
500 |
331 |
675 |
450 |
1000 |
2000 |
530 |
426 |
710 |
560 |
- |
630 |
358 |
675 |
560 |
1000 |
2000 |
530 |
530 |
710 |
710 |
- |
- |
382 |
675 |
675 |
1000 |
2000 |
630 |
32 |
800 |
125 |
- |
- |
312 |
775 |
140 |
1000 |
2000 |
630 |
38 |
800 |
125 |
- |
- |
313 |
775 |
140 |
1000 |
2000 |
630 |
45 |
800 |
125 |
- |
- |
314 |
775 |
140 |
1000 |
2000 |
630 |
57 |
800 |
125 |
- |
140 |
315 |
775 |
140 |
1000 |
2000 |
630 |
76 |
800 |
140 |
- |
160 |
317 |
775 |
160 |
1000 |
2000 |
630 |
89 |
800 |
160 |
- |
180 |
319 |
775 |
180 |
1000 |
2000 |
630 |
108 |
800 |
180 |
- |
200 |
322 |
775 |
200 |
1000 |
2000 |
630 |
133 |
800 |
225 |
- |
250 |
327 |
775 |
225 |
1000 |
2000 |
630 |
159 |
800 |
250 |
- |
280 |
330 |
775 |
250 |
1000 |
2000 |
d, мм |
d1, мм |
ПЭ қаптама |
МҚ қаптама |
Биіктігі |
Негізгі құбыр ұзындығы |
|||||
1 тип |
2 тип |
|||||||||
D, мм |
D1, мм |
D, мм |
D1, мм |
m, кг |
D, мм |
D1, мм |
H мм |
L, мм |
||
630 |
219 |
800 |
315 |
- |
355 |
347 |
775 |
315 |
1000 |
2000 |
630 |
273 |
800 |
400 |
- |
450 |
362 |
775 |
400 |
1000 |
2000 |
630 |
325 |
800 |
450 |
- |
500 |
378 |
775 |
450 |
1000 |
2000 |
630 |
426 |
800 |
560 |
- |
630 |
403 |
775 |
560 |
1000 |
2000 |
630 |
530 |
800 |
710 |
- |
- |
427 |
775 |
675 |
1000 |
2000 |
630 |
630 |
800 |
800 |
- |
- |
471 |
775 |
775 |
1000 |
2000 |
720 |
32 |
900 |
125 |
- |
- |
363 |
875 |
140 |
1100 |
2000 |
720 |
38 |
900 |
125 |
- |
- |
364 |
875 |
140 |
1100 |
2000 |
720 |
45 |
900 |
125 |
- |
- |
365 |
875 |
140 |
1100 |
2000 |
720 |
57 |
900 |
125 |
- |
140 |
366 |
875 |
140 |
1100 |
2000 |
720 |
76 |
900 |
140 |
- |
160 |
368 |
875 |
160 |
1100 |
2000 |
720 |
89 |
900 |
160 |
- |
180 |
370 |
875 |
180 |
1100 |
2000 |
720 |
108 |
900 |
180 |
- |
200 |
373 |
875 |
200 |
1100 |
2000 |
720 |
133 |
900 |
225 |
- |
250 |
379 |
875 |
225 |
1100 |
2000 |
720 |
159 |
900 |
250 |
- |
280 |
382 |
875 |
250 |
1100 |
2000 |
720 |
219 |
900 |
315 |
- |
355 |
400 |
875 |
315 |
1100 |
2000 |
720 |
273 |
900 |
400 |
- |
450 |
417 |
875 |
400 |
1100 |
2000 |
720 |
325 |
900 |
450 |
- |
500 |
435 |
875 |
450 |
1100 |
2000 |
720 |
426 |
900 |
560 |
- |
630 |
460 |
875 |
560 |
1100 |
2000 |
720 |
530 |
900 |
710 |
- |
- |
485 |
875 |
675 |
1100 |
2000 |
720 |
630 |
900 |
800 |
- |
- |
517 |
875 |
775 |
1100 |
2000 |
720 |
720 |
900 |
900 |
- |
- |
561 |
875 |
875 |
1100 |
2000 |
820 |
32 |
1000 |
125 |
1100 |
- |
493 |
975 |
140 |
1200 |
2000 |
820 |
38 |
1000 |
125 |
1100 |
- |
493 |
975 |
140 |
1200 |
2000 |
820 |
45 |
1000 |
125 |
1100 |
- |
494 |
975 |
140 |
1200 |
2000 |
820 |
57 |
1000 |
125 |
1100 |
140 |
495 |
975 |
140 |
1200 |
2000 |
820 |
76 |
1000 |
140 |
1100 |
160 |
498 |
975 |
160 |
1200 |
2000 |
820 |
89 |
1000 |
160 |
1100 |
180 |
501 |
975 |
180 |
1200 |
2000 |
820 |
108 |
1000 |
180 |
1100 |
200 |
504 |
975 |
200 |
1200 |
2000 |
820 |
133 |
1000 |
225 |
1100 |
250 |
510 |
975 |
225 |
1200 |
2000 |
820 |
159 |
1000 |
250 |
1100 |
280 |
514 |
975 |
250 |
1200 |
2000 |
820 |
219 |
1000 |
315 |
1100 |
355 |
534 |
975 |
315 |
1200 |
2000 |
820 |
273 |
1000 |
400 |
1100 |
450 |
552 |
975 |
400 |
1200 |
2000 |
820 |
325 |
1000 |
450 |
1100 |
500 |
569 |
975 |
450 |
1200 |
2000 |
820 |
426 |
1000 |
560 |
1100 |
630 |
596 |
975 |
560 |
1200 |
2000 |
820 |
530 |
1000 |
710 |
1100 |
- |
622 |
975 |
675 |
1200 |
2000 |
820 |
630 |
1000 |
800 |
1100 |
- |
644 |
975 |
775 |
1200 |
2000 |
820 |
720 |
1000 |
900 |
1100 |
- |
654 |
975 |
875 |
1200 |
2000 |
820 |
820 |
1000 |
1000 |
1100 |
1100 |
839 |
975 |
975 |
1200 |
2000 |
920 |
32 |
1100 |
125 |
1200 |
- |
542 |
975 |
140 |
1200 |
2100 |
920 |
38 |
1100 |
125 |
1200 |
- |
542 |
1075 |
140 |
1200 |
2100 |
920 |
45 |
1100 |
125 |
1200 |
- |
544 |
1075 |
140 |
1200 |
2100 |
920 |
57 |
1100 |
125 |
1200 |
140 |
545 |
1075 |
140 |
1200 |
2100 |
d, мм |
d1, мм |
ПЭ қаптама |
МҚ қаптама |
Биіктігі |
Негізгі құбыр ұзындығы |
|||||
1 тип |
2 тип |
|||||||||
D, мм |
D1, мм |
D, мм |
D1, мм |
m, кг |
D, мм |
D1, мм |
H мм |
L, мм |
||
920 |
76 |
1100 |
140 |
1200 |
160 |
548 |
1075 |
160 |
1200 |
2100 |
920 |
89 |
1100 |
160 |
1200 |
180 |
550 |
1075 |
180 |
1200 |
2100 |
920 |
108 |
1100 |
180 |
1200 |
200 |
553 |
1075 |
200 |
1200 |
2100 |
920 |
133 |
1100 |
225 |
1200 |
250 |
559 |
1075 |
225 |
1200 |
2100 |
920 |
159 |
1100 |
250 |
1200 |
280 |
563 |
1075 |
250 |
1200 |
2100 |
920 |
219 |
1100 |
315 |
1200 |
355 |
582 |
1075 |
315 |
1200 |
2100 |
920 |
273 |
1100 |
400 |
1200 |
450 |
600 |
1075 |
400 |
1200 |
2100 |
920 |
325 |
1100 |
450 |
1200 |
500 |
618 |
1075 |
450 |
1200 |
2100 |
920 |
426 |
1100 |
560 |
1200 |
630 |
644 |
1075 |
560 |
1200 |
2100 |
920 |
530 |
1100 |
710 |
1200 |
- |
670 |
1075 |
675 |
1200 |
2100 |
920 |
630 |
1100 |
800 |
1200 |
- |
690 |
1075 |
775 |
1200 |
2100 |
920 |
720 |
1100 |
900 |
1200 |
- |
691 |
1075 |
875 |
1200 |
2100 |
920 |
820 |
1100 |
1000 |
1200 |
1100 |
767 |
1075 |
975 |
1200 |
2100 |
920 |
920 |
1100 |
1100 |
1200 |
1200 |
880 |
1075 |
1075 |
1200 |
2100 |
1020 |
32 |
1200 |
125 |
- |
- |
957 |
1175 |
140 |
1300 |
2100 |
1020 |
38 |
1200 |
125 |
- |
- |
957 |
1175 |
140 |
1300 |
2100 |
1020 |
45 |
1200 |
125 |
- |
- |
958 |
1175 |
140 |
1300 |
2100 |
1020 |
57 |
1200 |
125 |
- |
140 |
959 |
1175 |
140 |
1300 |
2100 |
1020 |
76 |
1200 |
140 |
- |
160 |
962 |
1175 |
160 |
1300 |
2100 |
1020 |
89 |
1200 |
160 |
- |
180 |
966 |
1175 |
180 |
1300 |
2100 |
1020 |
108 |
1200 |
180 |
- |
200 |
968 |
1175 |
200 |
1300 |
2100 |
1020 |
133 |
1200 |
225 |
- |
250 |
974 |
1175 |
225 |
1300 |
2100 |
1020 |
159 |
1200 |
250 |
- |
280 |
978 |
1175 |
250 |
1300 |
2100 |
1020 |
219 |
1200 |
315 |
- |
355 |
1000 |
1175 |
315 |
1300 |
2100 |
1020 |
273 |
1200 |
400 |
- |
450 |
990 |
1175 |
400 |
1300 |
2100 |
1020 |
325 |
1200 |
450 |
- |
500 |
1039 |
1175 |
450 |
1300 |
2100 |
1020 |
426 |
1200 |
560 |
- |
630 |
1068 |
1175 |
560 |
1300 |
2100 |
1020 |
530 |
1200 |
710 |
- |
- |
1094 |
1175 |
675 |
1300 |
2100 |
1020 |
630 |
1200 |
800 |
- |
- |
1115 |
1175 |
775 |
1300 |
2100 |
1020 |
720 |
1200 |
900 |
- |
- |
1104 |
1175 |
875 |
1300 |
2100 |
1020 |
820 |
1200 |
1000 |
- |
1100 |
1168 |
1175 |
975 |
1300 |
2100 |
1020 |
920 |
1200 |
1100 |
- |
1200 |
1216 |
1175 |
1075 |
1300 |
2100 |
1020 |
1020 |
1200 |
1200 |
- |
- |
1602 |
1175 |
1175 |
1300 |
2100 |
Тапсырыстық спецификациядағы шартты белгілеу мысалы:
Негізгі құбырдың сыртқы диаметрі 426 мм, қабырға қалыңдығы 7 мм, және торамдалу құбырының диаметрі 76 мм, қабырға қалыңдығы 3,5 мм, плиэтилен қаптамада пенополиуретаннан 1 типті оқшаулағышты үш айыр:
Үш айыр, Ст 426*7-76*3,5-1-ППУ-ПЭ
Негізгі құбырдың сыртқы диаметрі 426 мм, қабырға қалыңдығы 7 мм, және торамдалу құбырының диаметрі 76 мм, қабырға қалыңдығы 3,5 мм, плиэтилен қаптамада мырышталған оқшаулағышты үш айыр
Үш айыр, Ст426*7-76*3,5-45°-ППУ-МҚ
